クリーンシリーズ(クリーンブライト®、クリーンブラス)は銅が持つ除菌性、抗ウイルス性を保持しつつ、変色による色むらが発生しにくい合金です。
素材として高い強度と加工性を兼ね備えており、ドアノブ、手すりなど、抗菌性を付与したいさまざまな部品への加工が可能です。
いくつかの代表的なウイルス、細菌に対し、抗ウイルス性、除菌性試験を行っています。
試験結果の詳細については 担当までお問い合わせください。
また銅合金の各種ウィルス・菌に対する除菌特性が一般社団法人日本銅センターのウェブサイトに紹介されています。http://www.jcda.or.jp/feature/tabid/88/Default.aspx

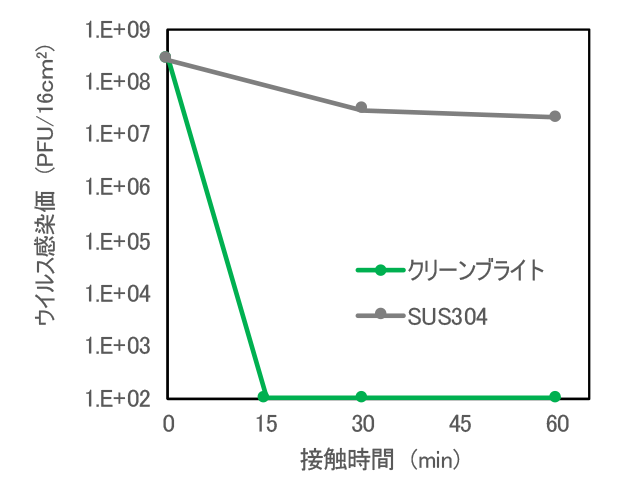

試験機関:北里環境科学センター
試験方法:プラーク法

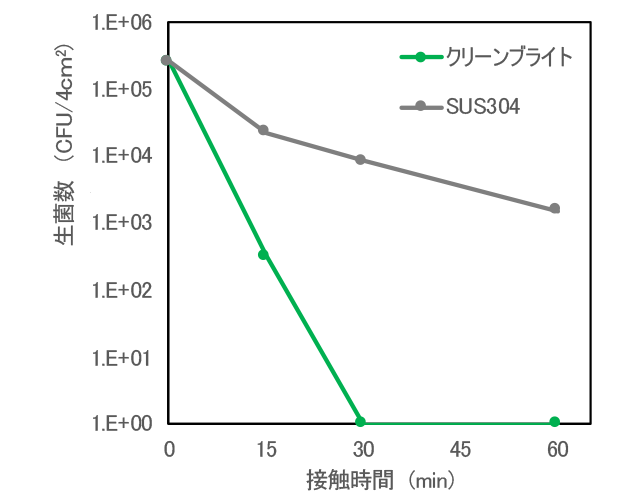

試験機関:北里大学
試験方法:フィルム密着法
* 上記は培養試験の結果です。実際の使用環境とは各種条件が異なりますので、使用時の抗菌性能を保証するものではありません。
クリーンシリーズの化学成分を示します。
Cu | Sn | Ni | Zn | |
---|---|---|---|---|
クリーンブライト | 54 | 11 | 残部 | |
クリーンブラス | 70 | 0.5 | 2 | 残部 |
クリーンシリーズの物理的性質を示します。
特性 | ||
---|---|---|
物理的性質の項目 | クリーンブライト | クリーンブラス |
比重 | 8.6 | 8.6 |
導電率 %IACS |
7.6 | 19 |
縦弾性係数 kMPa |
120 | 118 |
クリーンシリーズの機械的性質を示します。
クリーンブライト | クリーンブラス | |
---|---|---|
引張強さ (N/mm2) |
560 | 530 |
0.2%耐力 (N/mm2) |
460 | 440 |
伸び (%) |
40 | 35 |
クリーンシリーズは優れた耐脱亜鉛腐食性を有します。
ISO6509 μm | ||
---|---|---|
最大脱亜鉛腐食深さ | 平均脱亜鉛腐食深さ | |
クリーンブライト | <10 | <10 |
クリーンブラス | <10 | <10 |
JIS法およびASTM法(いずれもアンモニア雰囲気)による応力腐食割れ試験を満足します。
応力腐食割れ試験 | ||
---|---|---|
JIS A法 | ASTM | |
クリーンブライト | ○ | ○ |
クリーンブラス | ○ | ○ |

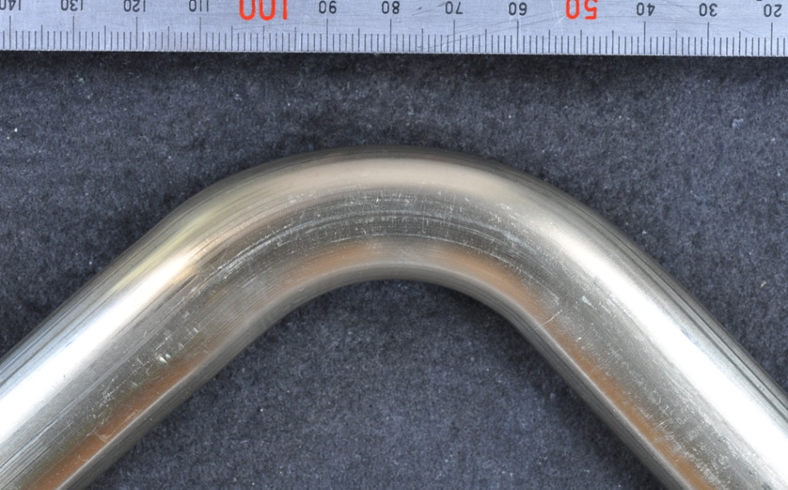

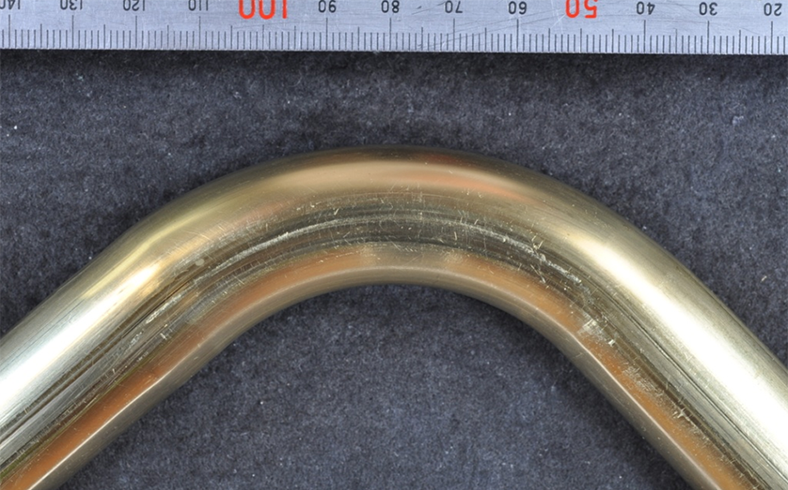

クリーンシリーズの溶接管は優れた曲げ加工性を有します。

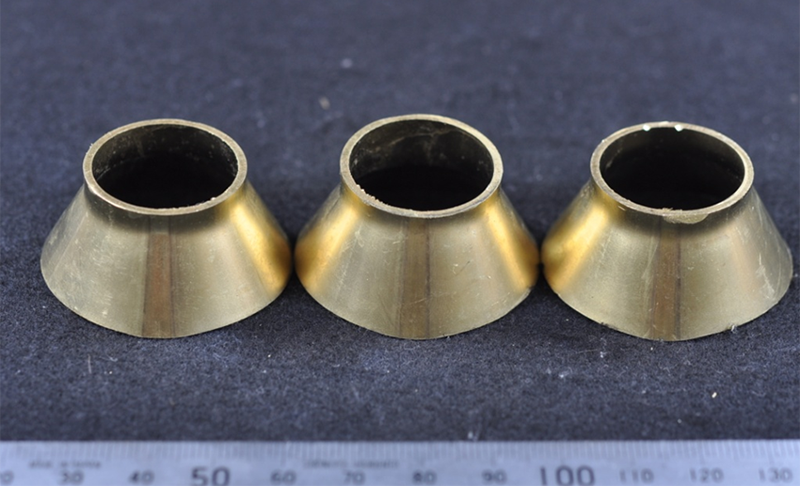

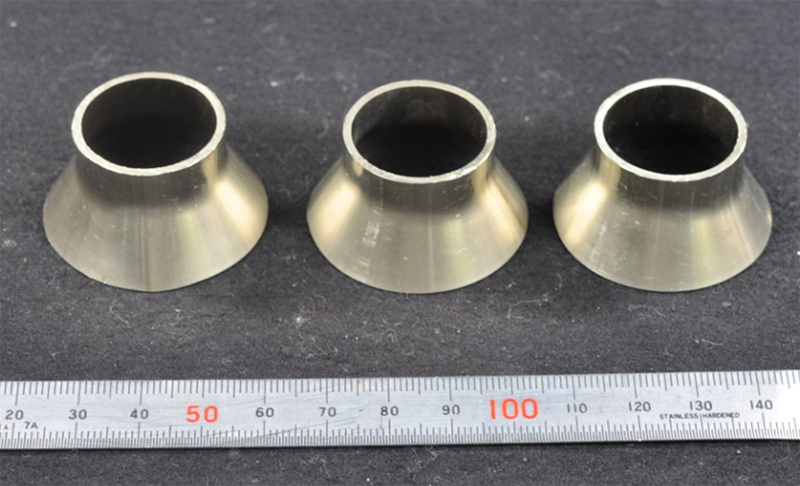

クリーンシリーズの溶接管は優れた押し広げ性を有します。

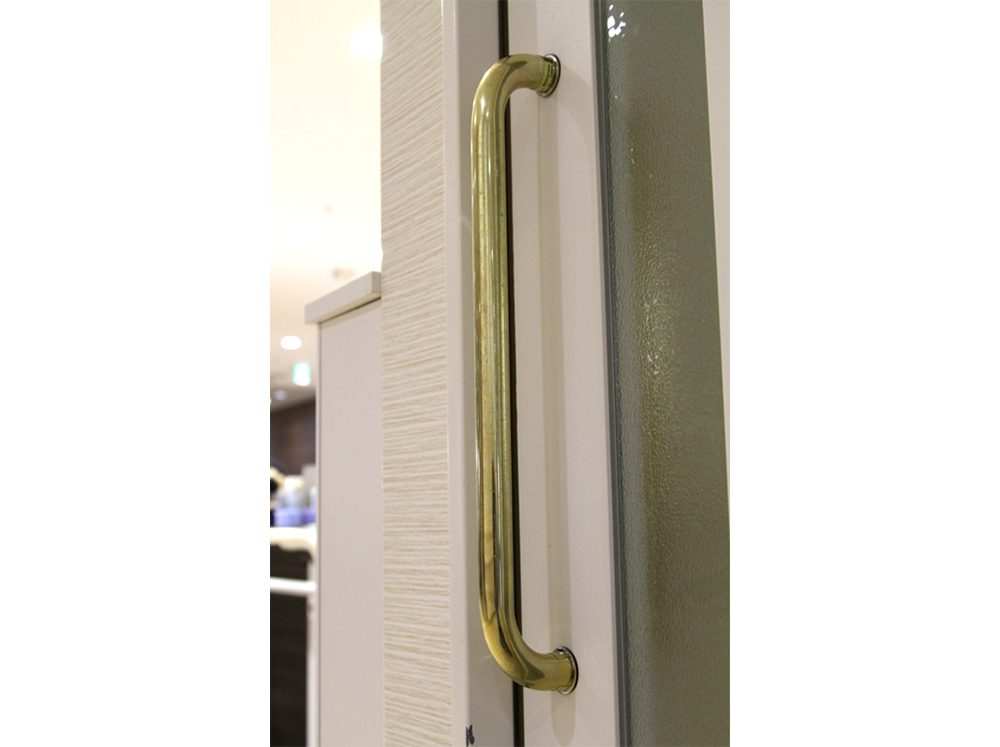

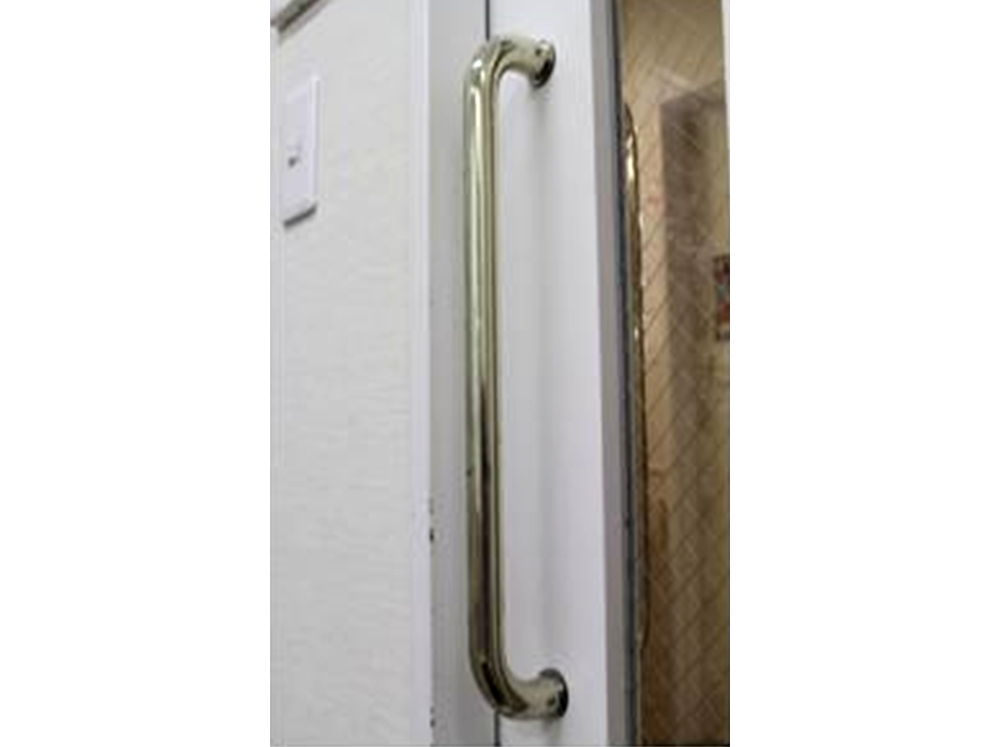

クリーンシリーズを実際の医療機関で1年使用しても、初期の金属光沢を有し、目立った変色は認められません。
TEL:06-6355-5101
