Cu-Zr系銅合金
15ZC
C15000
無酸素銅に近い高い導電率で優れた耐熱性を持つ銅合金
ポジショニングマップ

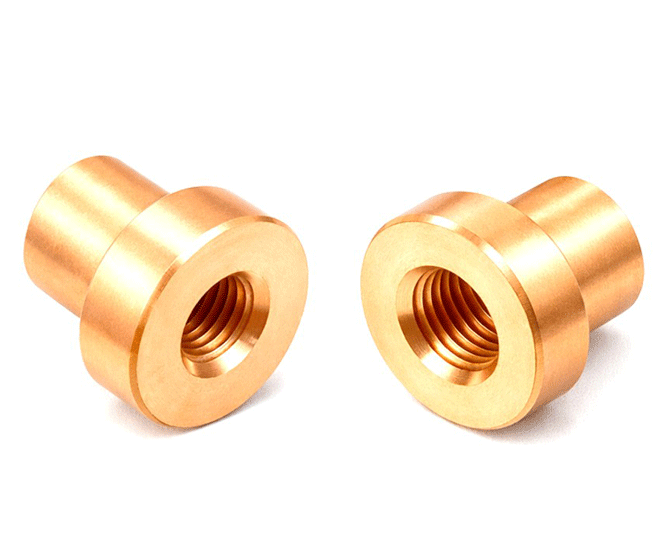

無酸素銅に近い導電率を有し、強度、耐熱性に優れた銅合金で電磁リレー・高圧端子・溶接チップに使用されています。
特長
- 電気および熱伝導性が極めて良好です。
- 純銅を上回る強度を有しています。
- 耐熱性に優れています。
化学成分
15ZCの化学成分は以下の通りです。
（重量％）
| Zr | Cu |
|---|---|
| 0.15 | 残 |
テクニカルデータ
物理的性質
15ZCの物理的性質は以下の通りです。
| 特性 | 代表値 |
|---|---|
| 比重 (293K) | 8.9 |
| 熱膨張係数 (×10-6/K：293～573K) |
17.7 |
| 熱伝導率 (W/(m・K)：293K) |
365 |
| 体積抵抗率 (μΩm：293K) |
0.019 |
| 導電率 (%IACS:293K) |
93 |
機械的性質
15ZCの機械的性質は以下の通りです。
| 質別 調質 |
棒 TMT |
|---|---|
| 引張強さ (N/mm²) |
400 |
| 伸び (%) |
15 |
| ビッカース硬さ※ (HV) |
120 |
耐熱性

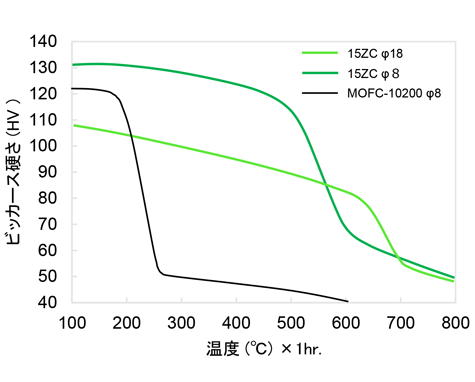

15ZCの等時軟化特性を示します。純銅よりも高い耐熱性を示します。
グラフのデータは代表値です
