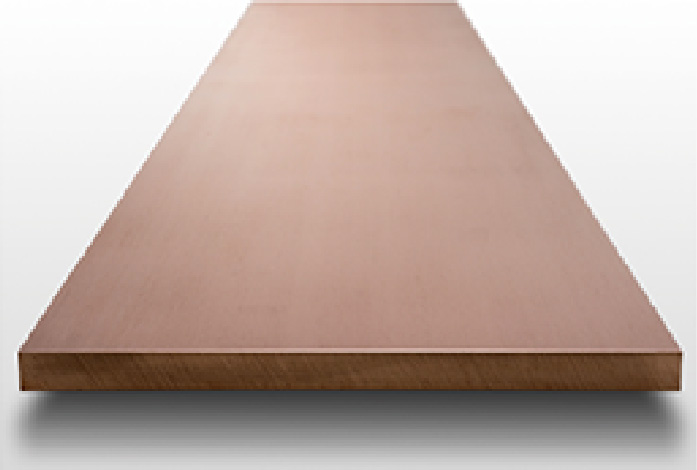

Cu-Cr-Zr系銅合金
CrZr
C18150
- 大電流
- 高耐熱・高導電
高い強度と導電率を両立し、耐熱性にも優れる銅合金です。
高導電用途での発熱にも対応しており、様々な導電部材に使用できる銅合金です。
ポジショニングマップ
特長
- 優れた強度と耐熱性を持ちます。
- 銅合金の中では高い導電率、熱伝導率を持ちます。
- 水素脆化を起こしにくく、熱履歴を伴う加工や使用環境に強みを持ちます。
化学成分
CrZrの化学成分は以下の通りです。
（重量％）
| Cr | Zr | Cu |
|---|---|---|
| 0.5～1.5 | 0.02～0.20 | 残 |
テクニカルデータ
物理的性質
CrZrの物理的性質は以下の通りです。
| 特性 | 代表値 |
|---|---|
| 比重 (293K) | 8.89 |
| 熱膨張係数 (×10-6/K：293～573K) |
17.1 |
| 熱伝導率 (W/(m・K)：293K) |
324 |
| 体積抵抗率 (μΩm：293K) |
0.0215 |
| 導電率 (%IACS:293K) |
80 |
| 縦弾性係数（kN/mm²:293K） | 117 |
機械的性質
CrZrの機械的性質は以下の通りです。
| 代表値 | |
|---|---|
| 引張強さ (N/mm²) |
415 |
| 伸び (%) |
38 |
| ビッカース硬さ※ (HV) |
130 |
耐熱性

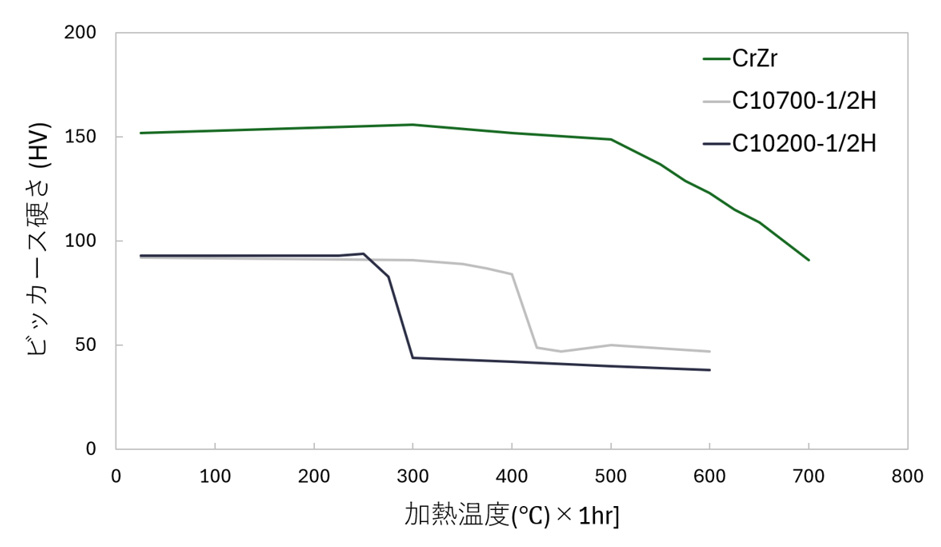

CrZrの等時軟化特性を右に示します。
純銅と比べてはるかに高い耐熱性を有しており、高温環境での使用が可能です。
