Cu-Cr-Zr銅合金
CZ1
C18150
- 大電流
- 高耐熱・高導電
高導電・高強度で優れた耐熱性を持つ銅合金
ポジショニングマップ

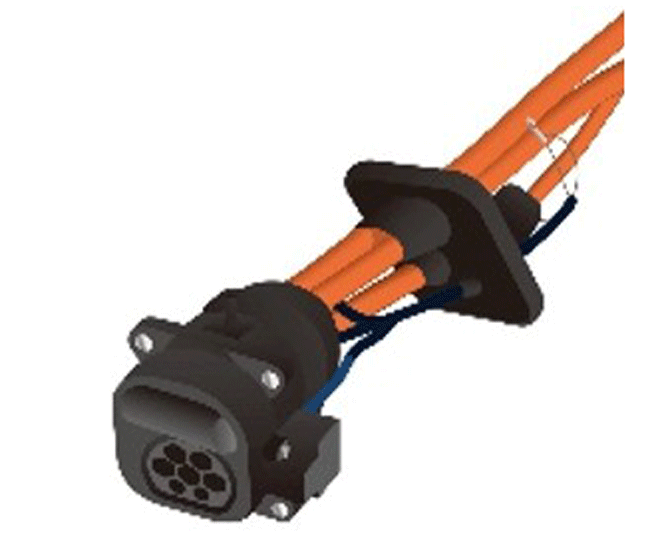

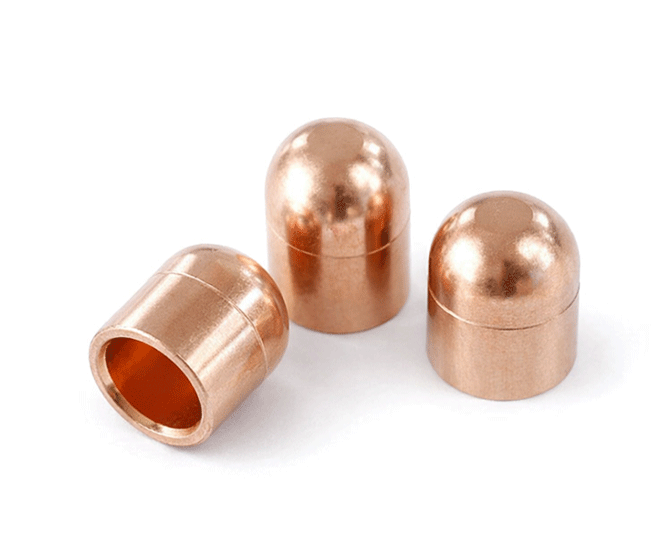

高導電・高強度で優れた耐熱性を持つ銅合金で高圧端子・溶接チップに使用されています。
特長
- 強度と導電率が共に高いレベルにあります。
- 強度と耐熱性に優れています。
化学成分
CZ1の化学成分は以下の通りです。
（重量％）
| Cr | Zr | Cu |
|---|---|---|
| 0.8 | 0.1 | 残 |
テクニカルデータ
物理的性質
CZ1の物理的性質は以下の通りです。
| 特性 | 代表値 |
|---|---|
| 比重 (293K) | 8.9 |
| 熱膨張係数 (×10-6/K：293～573K) |
17.3 |
| 熱伝導率 (W/(m・K)：293K) |
320 |
| 体積抵抗率 (μΩm：293K) |
0.022 |
| 導電率 (%IACS:293K) |
81 |
機械的性質
CZ1の機械的性質は以下の通りです。
| 質別 調質 |
棒 TMT |
|---|---|
| 引張強さ (N/mm²) |
560 |
| 伸び (%) |
13 |
| ビッカース硬さ※ (HV) |
170 |
耐熱性

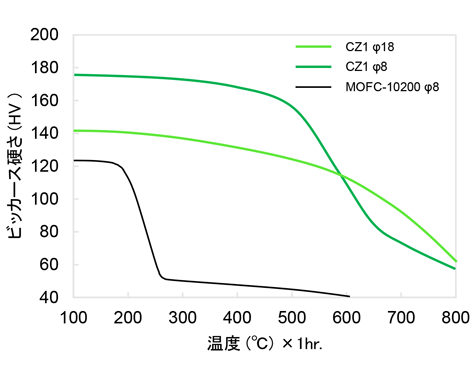

CZ1の等時軟化特性を示します。純銅よりも高い耐熱性を示します。
グラフのデータは代表値です
