高強度・高導電耐熱性銅合金
HRSC
C18620（管）
C18625（条・板、棒、線、鍛造品）
HRSCは優れた熱伝導性・電気伝導性を有し、強度と加工性のバランスが非常に優れている銅合金です。耐熱性にも優れ、ろう付け温度を想定した800℃×10分熱処理後も結晶粒の成長がほとんど無く、強度を維持（C1220の約5倍）致します。板・条・棒・管・線・熱間鍛造品のあらゆる形状が得られ、様々な産業分野で御使用頂くことが可能です。

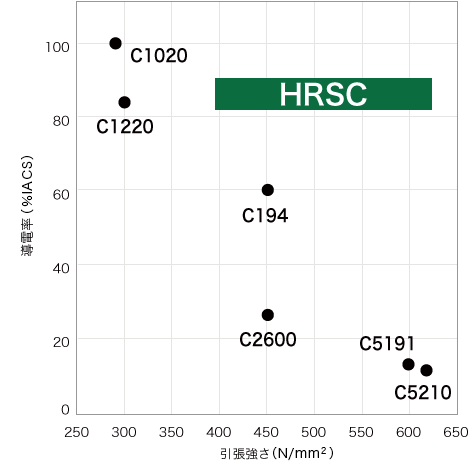

ポジショニングマップ
真鍮やりん青銅と同等レベルの強度でありながら、C1220相当の導電率を有した耐熱性銅合金。あらゆる分野での小型化や高性能化に貢献出来ます。
（スパッタリングターゲット向け）
特長
- 高い熱・電気伝導性を有し、強度と加工性のバランスに優れています。
- 良好な曲げ加工性、プレス加工性、絞り加工性を有します。

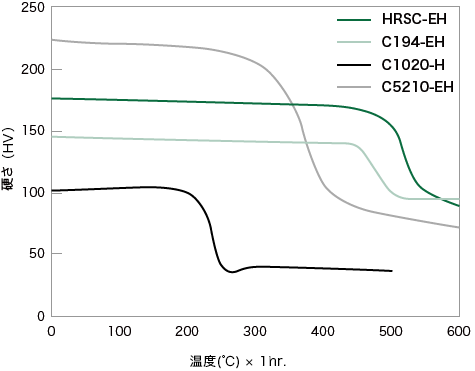

- 軟化（再結晶）温度が高く、400℃の高温で長時間加熱しても強度を保持します。
- 800℃でろう付けされても、高い強度を維持します。
- 表面光沢や耐ウィスカー性に優れるリフローSnめっきも可能です。
化学成分
HRSCの化学成分を示します。
（重量％）
| Cu | Co | P | Sn | Ni |
|---|---|---|---|---|
| 残 | 0.27 | 0.08 | 0.04 | 0.04 |
テクニカルデータ
物理的性質
HRSCの物理的性質を示します。
（重量％）
| 特性 | 代表値 |
|---|---|
| 比重 (293K) | 8.9 |
| 線膨張係数（ ×10-6/K：293～573K） | 17.1 |
| 熱伝導率（W/(m・K)：293K） | 330 |
| 導電率（%IACS：293K） | 85 |
| 縦弾性係数（kN/mm² : 293K） | 125 |
| ポアソン比（293K） | 0.33 |
機械的性質
HRSCの機械的性質を示します。
| 形状 | 条※ | 棒 | 鍛造品 |
|---|---|---|---|
| サイズ | 0.65 | Φ10 | - |
| 調質 | H | H | 時効まま |
| 引張強さ （N/mm²） |
525 | 540 | 380 |
| 0.2％耐力 （N/mm²） |
510 | 520 | 255 |
| 伸び （％） |
5 | 15 | 40 |
| 硬さ （HV） |
(160)＊ | 165 | 115 |
| 導電率 （％IACS） |
85 | 85 | 85 |
耐熱性

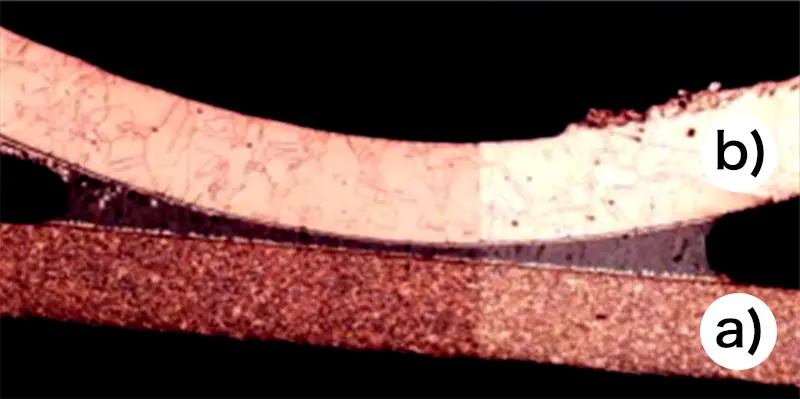

ろう付け熱処理（800℃×10分）後でも金属組織の粗大化が無く、C1220に比べて熱的安定性を有します。
熱処理条件：800℃×10min（炉中ろう付け相当条件）
a) HRSC(G.S.10μm) 0.2%耐力 110N/mm²
b)
C1220(G.S.100μm) 0.2%耐力 22N/mm²
耐熱性：ろう付け熱処理後の断面組織と強度

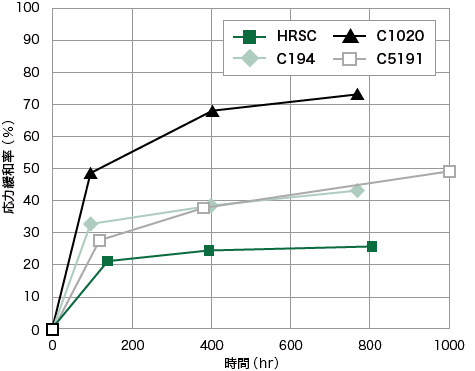

耐応力緩和特性
HRSCの応力緩和率を示します。
HRSCの応力緩和率は低く、
優れた耐応力緩和特性を有しています。
試験条件：JCBA-T309: 2004準拠
暴露温度：150℃
曲げ応力：0.2％耐力の80％
曲げ軸：曲げ軸が圧延方向に直角
曲げ加工性
良好な曲げ加工性を有し、様々な加工に対応出来ます。
- 条製品 90°W曲げ（曲げ評価, 安全曲げ半径）
- 条製品 180°密着曲げ
- 棒製品 180°曲げ加工外観
| 質別 | 方向 | 曲げ内側半径（mm）R | 評価 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.0 | 0.1 | 0.15 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 2.0 | R/t | ||
| H | G.W. | ▲ | ▲ | △ | △ | △ | △ | ○ | ○ | ◎ | ◎ | 0.2 |
| B.W. | ▲ | ▲ | ▲ | ▲ | ▲ | △ | △ | △ | ○ | ◎ | 0.6 | |
| EH | G.W. | ▲ | ▲ | ▲ | ▲ | △ | △ | △ | ○ | ○ | ◎ | 0.5 |
| B.W. | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | △ | △ | △ | ○ | 0.9 | |
条製品 90°W曲げ（曲げ評価, 安全曲げ半径）
180度曲げ（B.W.）、R/t=0
調質：H、板厚0.64mm
条製品 180°密着曲げ

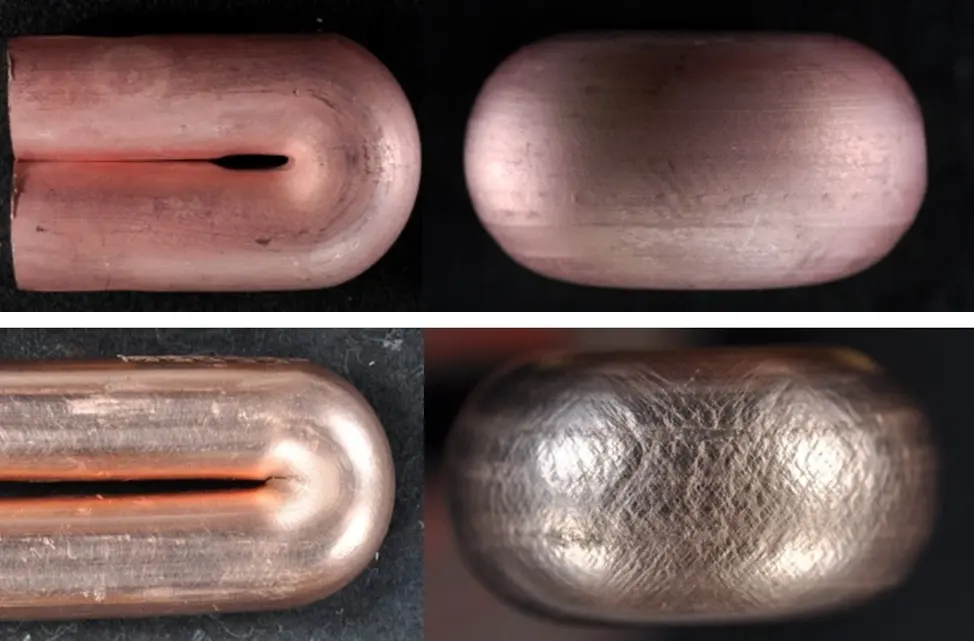

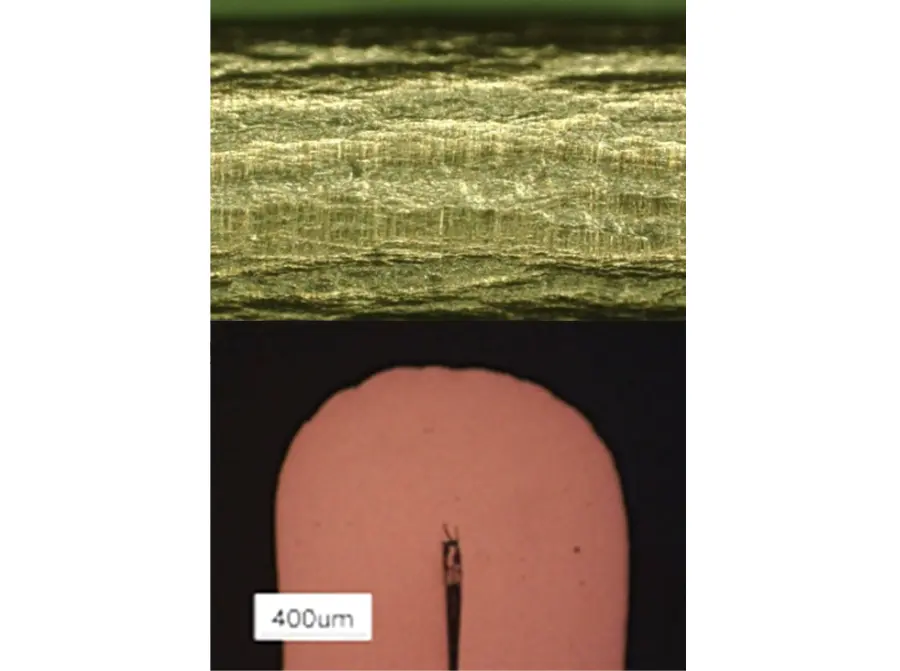

棒-SST材、φ25mm
棒-TMT材 180°曲げ加工外観
疲労特性
良好な疲労特性を有します。

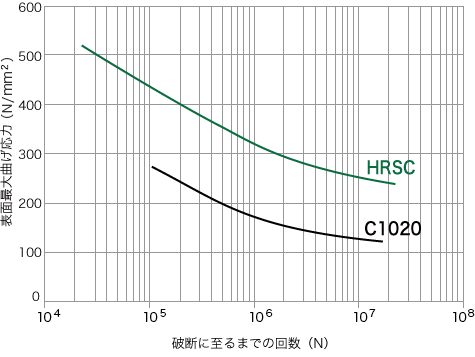

S-N曲線
