※MOFCは、三菱マテリアルの無酸素銅を表しています。

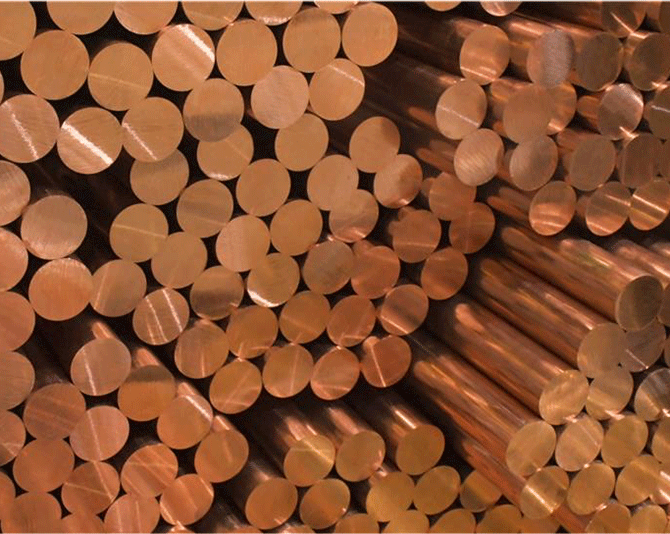

純度99.90%以上の銅は純銅と呼ばれます。弊社の押出棒には無酸素銅とタフピッチ銅があります。
いずれも高い電気伝導性、熱伝導性を有し、加工性（冷間加工性、鍛造性）が良好です。
酸素（酸化銅）を含まないため、溶接やろう付けのような高温・還元性雰囲気下において水素脆化（ブローホールの発生や割れ）を起こす恐れがありません。
そのため溶接やろう付けを必要とする部品に好適な材料です。
純度99.9％程度の純銅で微量（200～500ppm程度）の酸素（酸化銅（I）として含まれる）を含みます。
電気導電率、熱伝導率は無酸素銅と同等です。
電気部品、自動車部品、電極、端子、コネクタ
無酸素銅（MOFC-10200）の成分は以下の通りです
| Cu |
|---|
| 99.96Min |
タフピッチ銅（TC）の成分は以下の通りです
| Cu |
|---|
| 99.90Min |
無酸素銅（MOFC-10200）およびタフピッチ銅（TC）の物理的性質を示します。
注意：データは代表値です。
| 特性 | 代表値 |
|---|---|
| 比重 (293K) | 8.94 |
| 熱膨張係数 (×10-6/K：293～573K) |
17.7 |
| 熱伝導率 (W/(m・K)：293K) |
391 |
| 体積抵抗率 (μΩm：293K) |
0.0171 |
| 導電率 (%IACS:293K) |
101 |
| 縦弾性係数 (kN/mm２:293K) |
118 |
MOFC-10200とTCの引張強さの値は以下の通りです。
MOFC-10200とTCとで機械的特性は共通です。
注意：データは代表値です。
| 径 | |||||
|---|---|---|---|---|---|
| ø80 | ø60 | ø35 | ø20 | ø10 | |
| 質別1/2H | 230 | 250 | 260 | 280 | 285 |
| 質別H | 240 | 260 | 280 | 315 | 360 |
