コルソン合金
MAX251
C64725 (MAX251C)

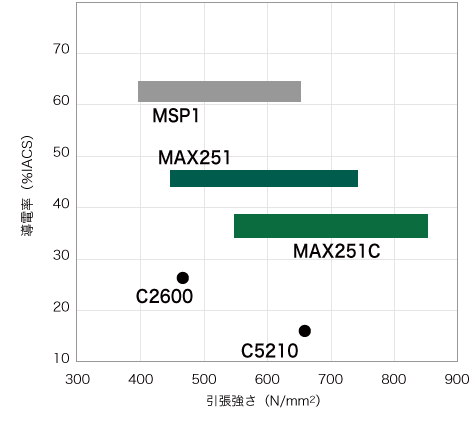

ポジショニングマップ
コルソン合金とは、NiとSiの微細な金属間化合物を銅マトリックス中に析出させることでバランスのとれた強度と導電率を実現する合金です。三菱マテリアルのMAXシリーズは、独自の熱処理技術により、それら特性を要求される範囲にコントロールすることで幅広いラインナップをそろえました。
特長
MAX251 CDA64725
MAX251 CDA64725
MAX251はコルソン系の銅合金です。りん青銅代替材として開発された強度、導電率、加工性に優れた銅合金です。強度と加工性のバランスに優れておりMAXシリーズの中でも高い導電率を有しております。
合金の位置付け

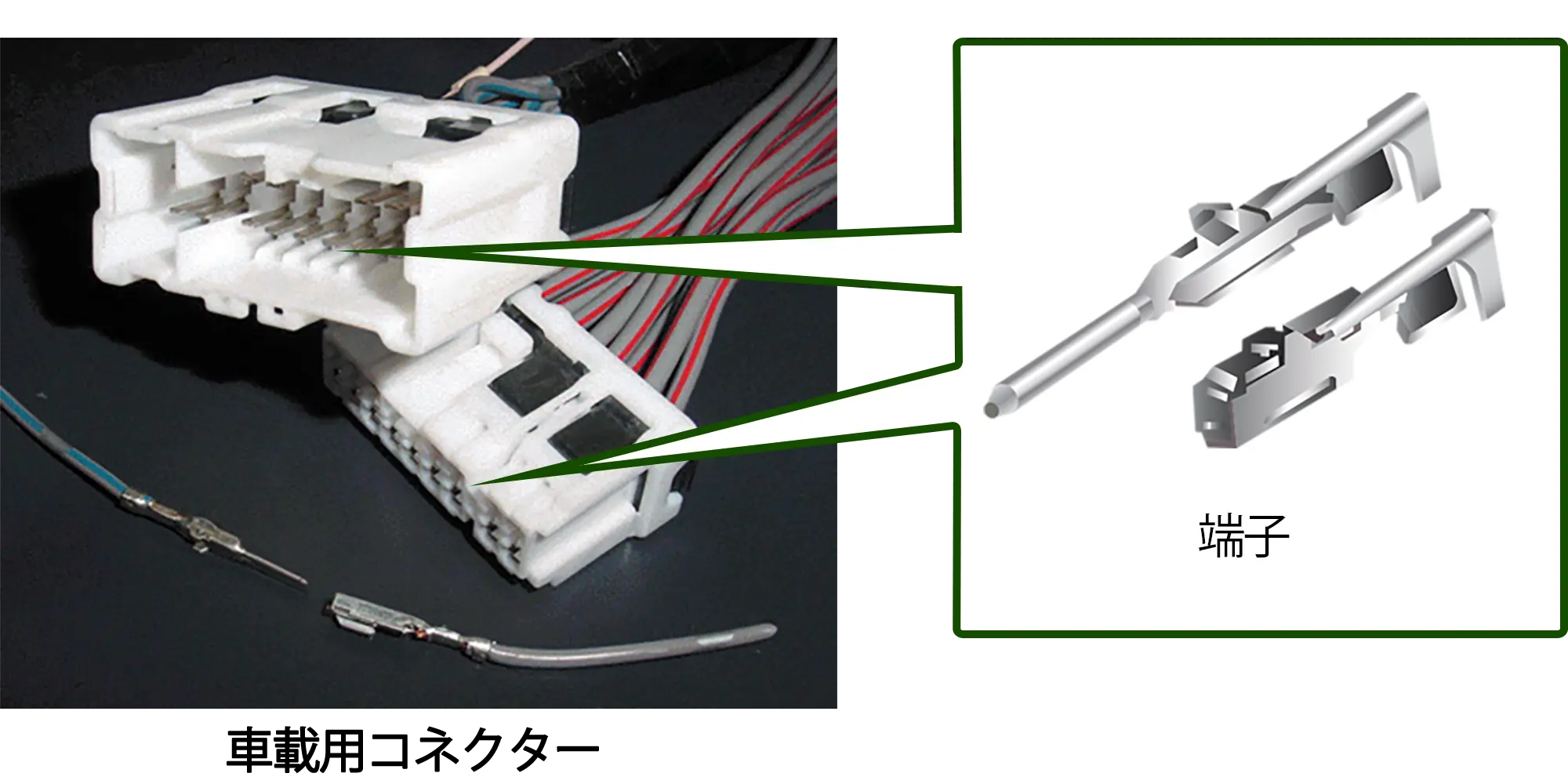

MAX251は三菱マテリアルが開発したコルソン合金でNiを2％含有しています。そのため強度と導電率のバランスをハイレベルで実現しております。コネクターやリレーなどの各種電気部品の高密度化に有効です。中程度の強度と導電率が必要な材料をお探しの方には最適です。
主な特長
- 強度・曲げ加工性・導電率のバランスに優れています。
- 耐熱性に優れています。
- 特殊熱処理により機械的特性の異方性が小さくなっています。
- 表面光沢や耐ウィスカー性に優れるリフローSnめっきも可能です。
化学成分
MAX251の化学成分は以下の通りです。
（重量％）
| Ni | Si | Sn | Zn | Cu |
|---|---|---|---|---|
| 2 | 0.5 | 0.5 | 1 | 残 |
物理的性質
MAX251の物理的性質は以下の通りです。
| 特性 | 代表値 |
|---|---|
| 比重 (293K) | 8.9 |
| 熱膨張係数 (×10-6/K：293～573K) | 17.1 |
| 熱伝導率 (W/(m・K)：293K) |
194 |
| 体積抵抗率 (μΩm：293K) |
0.038 |
| 導電率 (%IACS:293K) | 46 |
| 縦弾性係数 (kN/mm² : 293K) |
130 |
機械的性質（実績例：LD方向）
| 質別 | |||||
|---|---|---|---|---|---|
| 1/2H | H | EH | SH | ESH | |
| 引張強さ (N/mm²) |
450～550 | 500～600 | 540～640 | 600～700 | 700以上 |
| 0.2%耐力 (N/mm²) |
390～520 | 440～580 | 480～630 | 540～690 | 650以上 |
| 伸び (%) |
8以上 | 6以上 | 4以上 | 2以上 | - |
| ばね限界値 Kb0.1※1[kN/mm²] |
- | - | （400以上） | （440以上） | （470以上） |
| ビッカｰス硬さ※2 (HV) |
（125～185） | （140～200） | （150～215） | （165～230） | （200以上） |

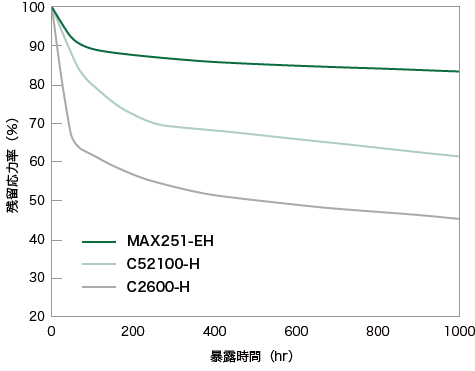

耐応力緩和特性
MAX251の残留応力率を示します。
MAX251はC5210（りん青銅）やC2600（黄銅条）に比べて、優れた耐応力緩和特性があることがわかります。
暴露温度：150℃
曲げ方向：曲げ軸が圧延方向に直角
曲げ応力：0.2％耐力の80％

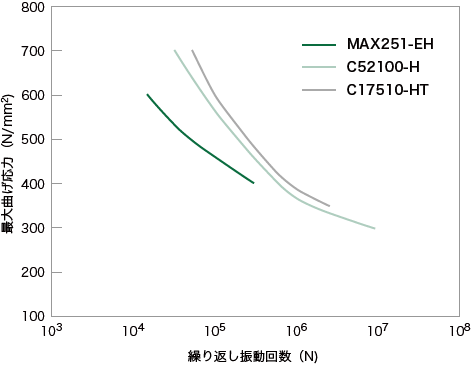

疲労特性
MAX251の疲労特性を示します。
MAX251の疲労特性はばねや端子に要求されるレベルを満たしています。
MAX251C CDA64725
MAX251C CDA64725
MAX251Cは、製造工程中の特殊熱処理を利用することによりさらに特性は向上され、強度が向上しただけでなく、機械的特性の異方性を小さくし強度-曲げ加工性のバランスを最適化した高強度銅合金です。その加工性の良さから様々な用途に展開されています。

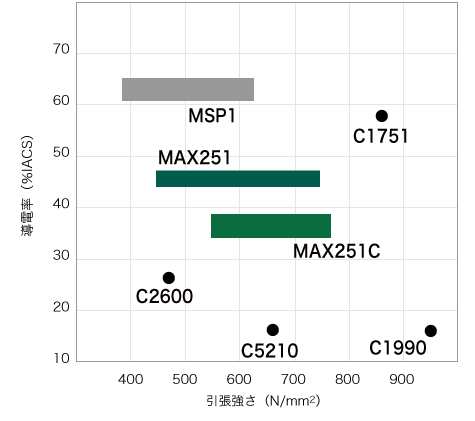

合金の位置付け
MAX251Cは独自の製造工程により従来品に比べ強度と曲げ加工性を向上させたコルソン合金です。MAX251をしのぐ強度と曲げ加工性のバランスにより部品の更なる小型化を実現させます。ベリリウム銅やチタン銅からの切り替えも可能です。
主な特長
- 強度・曲げ加工性・導電率のバランスに優れています。
- 耐熱クリープ特性に優れています。
- 特殊熱処理により機械的特性の異方性が小さくなっています。
- 表面光沢や耐ウィスカー性に優れるリフローSnめっきも可能です。
化学成分
MAX251Cの化学成分は以下の通りです。
（重量％）
| Ni | Si | Sn | Zn | Cu |
|---|---|---|---|---|
| 2 | 0.5 | 0.5 | 1 | 残 |
物理的性質
MAX251Cの物理的性質は以下の通りです。
| 特性 | 代表値 |
|---|---|
| 比重 (293K) | 8.9 |
| 熱膨張係数 (×10-6/K：293～573K) |
17.1 |
| 熱伝導率 (W/(m・K)：293K) |
160 |
| 体積抵抗率 (μΩm：293K) |
0.047 |
| 導電率 (%IACS:293K) |
37 |
| 縦弾性係数 (kN/mm²: 293K) |
130 |
機械的性質
MAX251Cの機械的性質は以下の通りです。
| 質別 | 実績例 | |||||
|---|---|---|---|---|---|---|
| 1/2H | H | EH | 1/2H | H | EH | |
| 引張強さ (N/mm²) |
540～640 | 600～700 | 640～740 | 626 | 675 | 717 |
| 0.2%耐力 (N/mm²) |
480～630 | 540～690 | 580～735 | 554 | 584 | 663 |
| 伸び (%) |
8 | 5 | 3 | 17.3 | 14.8 | 11.4 |
| ばね限界値 Kb0.1※1[kN/mm²] |
- | - | - | （477） | （529） | （562） |
| ビッカｰス硬さ※2 (HV) |
（150～215） | （165～230） | （180～240） | （187） | （199） | （211） |
| 導電率 [%IACS] |
33以上 | 40 | 38 | 38 | ||

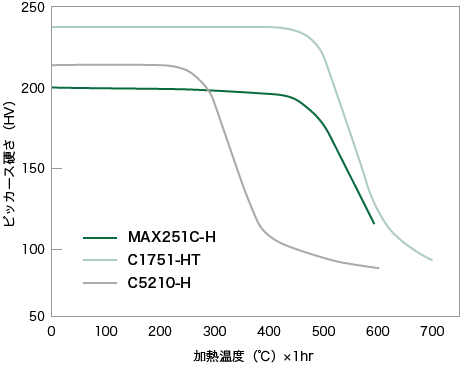

耐熱性
MAX251Cの等時軟化特性を示します。
MAX251Cは高温下で使用される端子材として十分な耐熱性を有します。

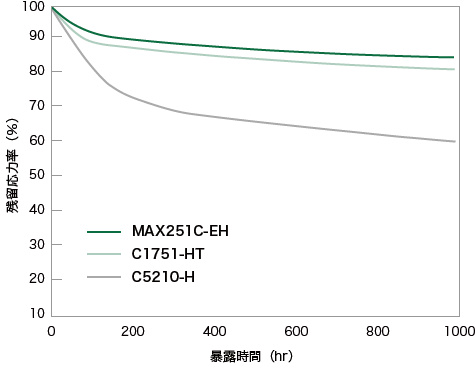

耐応力緩和特性
MAX251Cの耐応力緩和特性を示します。
ベリリウム銅やばね用りん青銅以上の耐応力緩和特性を有していることがわかります。
暴露温度：150℃
曲げ方向：曲げ軸が圧延方向に直角
曲げ応力：0.2％耐力の80％
曲げ加工性
MAX251Cの曲げ加工性は以下の通りです。
高い強度を持ちながら、優れた曲げ加工性を併せ持ちます。このため部品の小型化・信頼性向上に貢献できます。
| 質別 | サンプリング方向 | 曲げ内側半径(mm)R | 評価R/ｔ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (圧延方向に) | 0.0 | 0.1 | 0.125 | 0.15 | 0.2 | 0.25 | 0.4 | 0.6 | 0.8 | 1.0 | ||
| 1/2H | 0°:(Good Way) | △ | ○ | ○ | ○ | ○ | ○ | ◎ | ◎ | ◎ | ◎ | 0.0 |
| 90°:(Bad Way) | ○ | ○ | ○ | ○ | ○ | ○ | ◎ | ◎ | ◎ | ◎ | 0.0 | |
| H | 0°:(Good Way) | △ | △ | △ | △ | △ | △ | ○ | ◎ | ◎ | ◎ | 0.0 |
| 90°:(Bad Way) | ○ | ○ | ○ | ○ | ○ | ○ | ◎ | ◎ | ◎ | ◎ | 0.0 | |
| EH | 0°:(Good Way) | ▲ | ▲ | ▲ | △ | △ | △ | △ | ○ | ○ | ○ | 0.6 |
| 90°:(Bad Way) | ▲ | ▲ | △ | ○ | ○ | ○ | ○ | ◎ | ◎ | ◎ | 0.5 | |
