低挿抜リフロー錫めっき
PICめっき
- 高耐熱・高導電
- めっき
PICめっきは、従来のリフロー錫めっき（従来めっき）に比べ、低い動摩擦係数と優れた電気的信頼性を有することから、次世代の車載端子用高性能めっきとして幅広い展開が期待されます。
銅および銅合金平条への先めっき、およびプレス加工された端子への後めっきが可能です。
※後めっきは特許ライセンス先であるめっき加工会社での対応となります。
特長
-
コネクタ挿抜時の摺動抵抗を低減します。
ピン／ソケットのどちらか一方の端子に採用した場合でも効果を発揮しますが、双方の端子に用いることで特に優れた効果が得られ、従来のリフロー錫めっきと比べ、動摩擦係数を40％程度低減できます。 - 電気的な接続信頼性に優れ、120℃-1000時間の耐熱試験後も抵抗値の上昇はありません。
PICめっきの構造
PICめっきは、銅合金と錫めっき層の界面に生じる銅錫化合物の形状を精密に制御、かつ表面に一部露出させ、その隙間に純錫が存在する特徴的な複相組織を有しています。

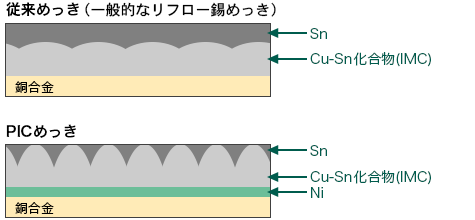

従来めっきおよびPICめっきの断面イメージ図
白い部分がCu-Sn化合物

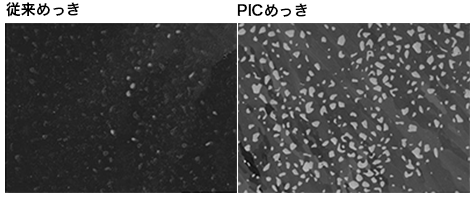

従来めっきおよびPICめっきの表面図
（Cu-Sn化合物の表面露出状態）
テクニカルデータ
動摩擦係数
ピン端子／ソケット端子のどちらか一方への採用でも効果を発揮します。ピン・ソケット双方に採用することで更なる効果が得られ、従来めっきとの比較で40％程度低減されます。
特に、接圧の低い小型端子で優れた低減効果を発揮します。

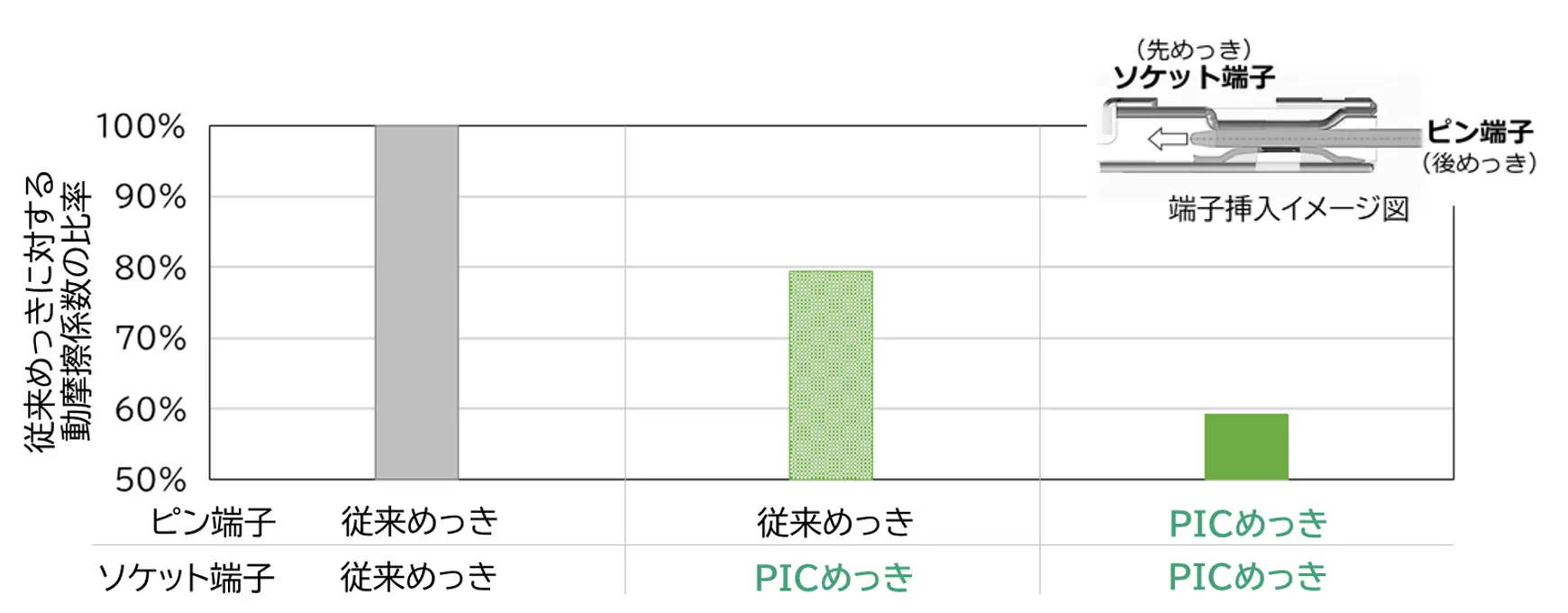

従来めっきおよびPICめっきの動摩擦係数
