Cu-Fe系銅合金
TAMACシリーズ
C19400 (TAMAC194)

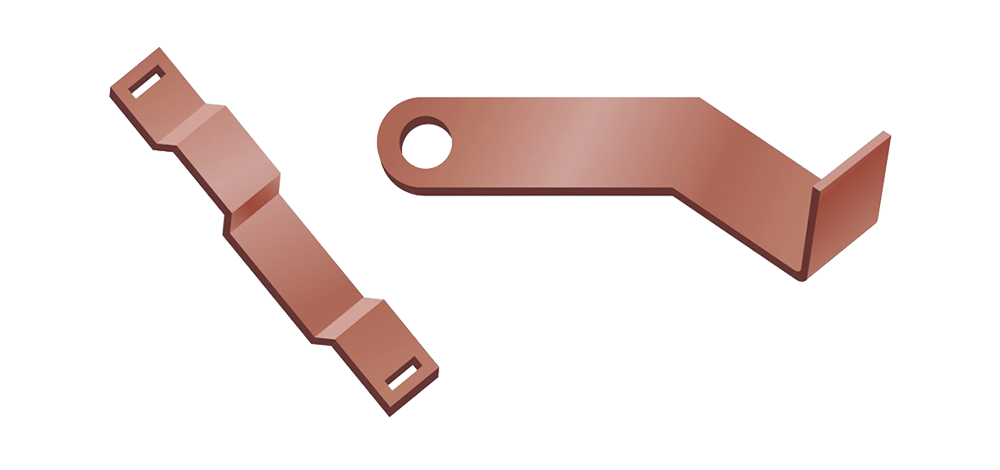

- 大電流

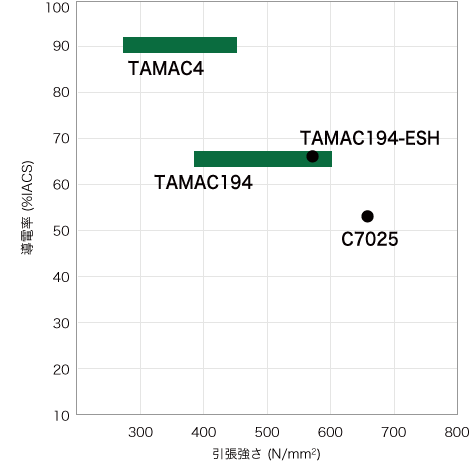

ポジショニングマップ
TAMACシリーズはCu-Fe-P系銅合金であって、電子材用途として長年の実績があります。三菱マテリアルでは電子部品の要求特性に対して高強度への対応（リードフレーム、クリップ端子等）高導電への対応（パワー半導体用途、バスバー用途）を合金開発を進め、幅広いバリエーションを用意しております。
TAMAC194
TAMAC194
TAMAC194は、強度、導電率のバランスに優れ、耐熱性やプレス加工性、曲げ加工性の良さからICリードフレーム、バスバー、民生ばね部品に採用されている三菱マテリアルを代表する銅合金です。
合金の位置付け
TAMAC194はリードフレーム用途に広く採用され、製造方法に工夫を加え、高強度、伸びを改善させたESH質別を用意しておりICの高集積・高度化にも対応しています。また精密圧延技術により得られた品質は世界トップクラスを誇ります。
主な特長
- 強度と導電率がハイレベルでバランスがとれています。
- スタンピング性に優れています。
- 耐熱性に優れています。
- 耐応力腐食割れ性に優れています。
- 高強度で伸びを改良したESH材を用意しています。
- 微細な析出物によりめっき性やエッチング性に優れています。
- 表面光沢や耐ウィスカー性に優れるリフローSnめっきも可能です。
化学成分
TAMAC194の化学成分は以下の通りです。
（重量％）
| Fe | Zn | P | Cu |
|---|---|---|---|
| 2.3 | 0.12 | 0.03 | 残 |
物理的性質
TAMAC194の物理的性質は以下の通りです。
（重量％）
| 特性 | 代表値 |
|---|---|
| 比重 (293K) | 8.8 |
| 熱膨張係数 (×10-6/K：293～573K） |
17.6 |
| 熱伝導率 (W/(m・K)：293K) |
262 |
| 体積抵抗率 (μΩm：293K) |
0.026 |
| 導電率 （%IACS:293K） |
66 |
| 縦弾性係数 （kN/mm²:293K) |
121 |
TAMAC4
TAMAC4
TAMAC4は、高い導電性・放熱性からパワー系半導体用リードフレームに広く使用されるほか、バスバー材、リレー用固定片など大電流用途の汎用銅合金として高い信頼を得ています。
合金の位置付け
TAMAC4は、導電率が90%IACSと純銅並みにあるので高電流、高電圧用途に採用が多く、電気部品全般、パワー半導体、バスバー等で実績のある銅合金です。
主な特長
- 電気および熱伝導性が極めて良好です。（導電率90% IACS平均）
- 純銅に対し約20%高い強度を有しています。
- 耐熱性に優れています。
- 耐応力腐食割れ性に優れています。
- 表面光沢や耐ウィスカー性に優れるリフローSnめっきも可能です。
化学成分
TAMAC4の化学成分は以下の通りです。
（重量％）
| Fe | P | Cu |
|---|---|---|
| 0.1 | 0.03 | 残 |
物理的性質
TAMAC4の物理的性質は以下の通りです。
| 特性 | 代表値 |
|---|---|
| 比重 (293K) | 8.8 |
| 熱膨張係数 (×10-6/K：293～573K） |
17.6 |
| 熱伝導率 (W/(m・K)：293K) |
347 |
| 体積抵抗率 (μΩm：293K) |
0.0192 |
| 導電率 （%IACS:293K） |
90 |
| 縦弾性係数（kN/mm²:293K） | 118 |
機械的性質
TAMAC4の機械的性質は以下の通りです。
| 質別(暫定） | ||||
|---|---|---|---|---|
| 1/4H | 1/2H | H | EH | |
| 引張強さ (N/mm²) |
275～355 | 295～375 | 335～410 | 375以上 |
| 伸び (%) |
20以上 | 10以上 | 5以上 | - |
| ビッカｰス硬さ※ (HV) |
90～115 | 100～125 | 110～135 | 115以上 |
曲げ加工性
TAMAC4の曲げ加工性は以下の通りです。
| 質別 | サンプリング方向 (圧延方向に) |
曲げ内側半径（mm）R | 評価 | |||||
|---|---|---|---|---|---|---|---|---|
| 0.0 | 0.125 | 0.2 | 0.25 | 0.4 | 0.6 | R/t | ||
| 1/2H （板厚: 0.40mm） |
0°:(Good Way) | △ | △ | △ | ○ | ○ | ○ | 0.0 |
| 90°:(Bad Way) | △ | △ | △ | △ | ○ | ○ | 0.0 | |
| H （板厚: 0.25mm） |
0°:(Good Way) | ▲ | △ | △ | ○ | ○ | ○ | 0.5 |
| 90°:(Bad Way) | ▲ | △ | △ | ○ | ○ | ○ | 0.5 | |
