耐熱・高耐熱三層めっき
- めっき
従来めっき同様の良好な電気的接続信頼性を有しつつ、より高温環境で使用できるめっきです。
従来、耐熱性を要するため貴金属めっきを使用しなければならなかった箇所に、本めっきを適用することでコスト低減が期待できます。
ポジショニングマップ
特長
- 高温環境においても純錫が残存し、良好な電気的接続信頼性を維持します。
- 金、銀などの貴金属めっきと比較して低コストです。

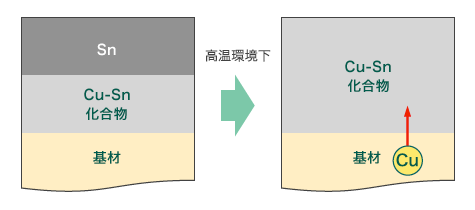

従来めっき
基材のCuが拡散、Snが合金化
⇒耐熱性低下

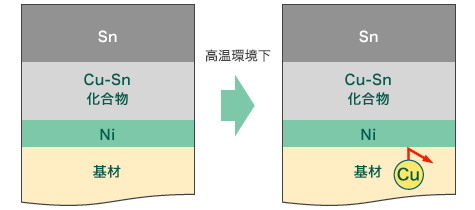

耐熱三層めっき、高耐熱三層めっき
Ni層がCu拡散を抑制、Snが残存
⇒耐熱性向上
テクニカルデータ
耐熱性
従来めっきが適用できなかった高温環境においても、良好な電気的接続信頼性を維持します。

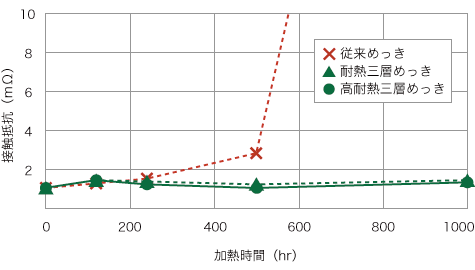

120℃（接触抵抗）

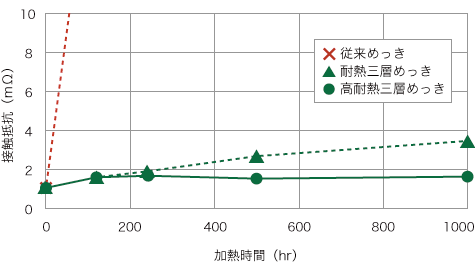

150℃（接触抵抗）
