耐摩耗性銅合金
UH13
- 耐食・耐摩耗
固溶強化とMn-Si系金属間化合物の析出強化により強度と耐摩耗性を向上させた特殊高力黄銅棒です。
ポジショニングマップ
各種機械設備の高速度化・高性能化、より高強度で耐摩耗性の高い銅合金が求められています。また、製造時の切削性も必要です。本銅合金は鉛フリーでありながら、強度と切削性を兼ね備え、ステンレスやりん青銅からの代替も可能であり、部品のコストダウンに貢献することができます。
特長
高強度・高耐摩耗性である材料です。
化学成分
UH13の化学成分を示します。（代表値）
| Cu | Al | Zn | Pb | Mn | Si | |
|---|---|---|---|---|---|---|
| UH13 | 62.0 | 3.0 | 残部 | <0.1 | 3.0 | 1.0 |
テクニカルデータ
物理的性質
UH13の物理的性質を示します。
| 特性 | 代表値 |
|---|---|
| UH13 | |
| 比重 (293K) | 7.9 |
| 線膨張係数 (×10-6/K：293～573K) |
20 |
| 熱伝導率 (W/(m・K)：293K) |
101 |
| 導電率 (%IACS:293K) |
23 |
機械的性質（実績例：LD方向）
UH13の機械的性質を示します。
| 特性 | 代表値 |
|---|---|
| UH13 | |
| 引張強さ (N/mm²) |
730 |
| 0.2％耐力 (N/mm²) |
500 |
| 伸び (%) |
10 |
| 断面硬さ (HV) |
230 |
| 断面硬さ (HRB) |
98 |
耐摩耗性

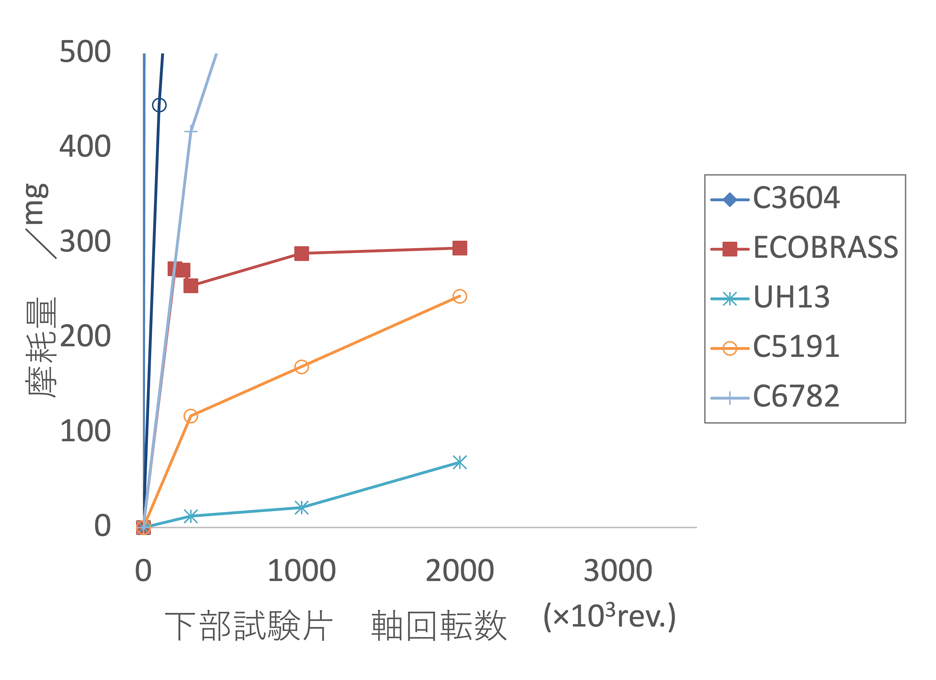

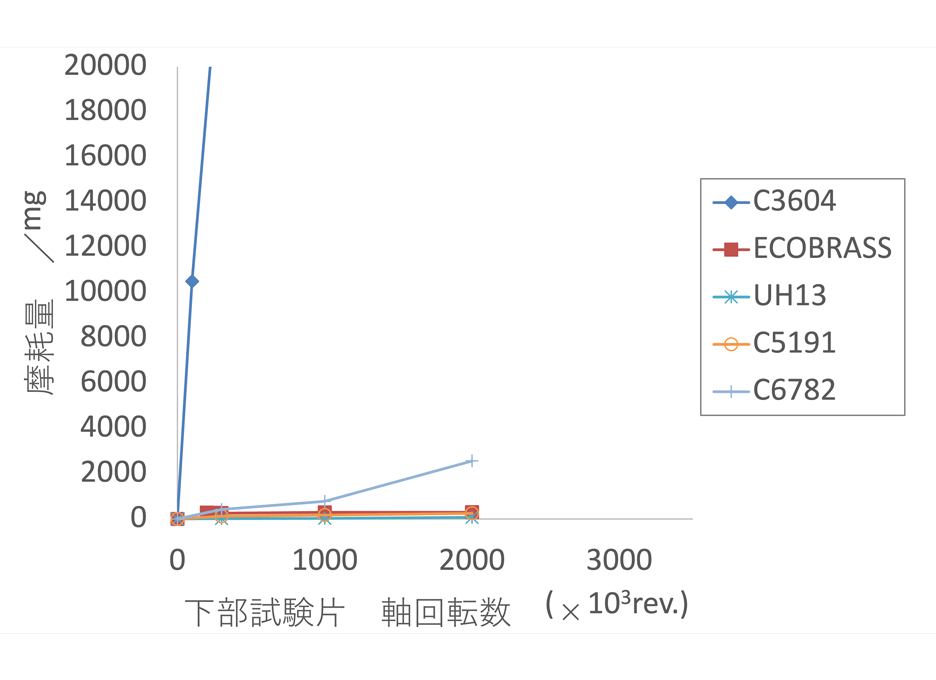

アムスラー型摩耗試験（潤滑下）での摩耗試験結果を見ると、UH13の摩耗減量はC5191の1/2以下であり、優れた耐摩耗性が確認できます。
