銀白色高強度銅合金
WNS7
C76800
WNS7は柔らかい銀白色の色彩を呈する白色銅合金で強度の高い特性を有しています。ばね用洋白に匹敵する強度があり、同時に良好な切削性と打ち抜き性を備えています。また、耐摩耗性、耐変色性、耐応力腐食割れ性にも優れ、グレードの高い銅合金です。
ポジショニングマップ

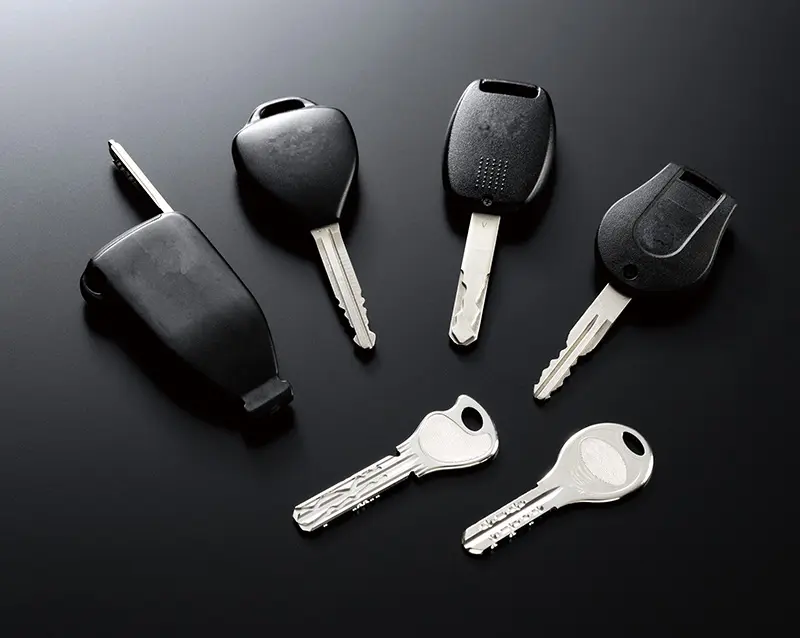

WNS7は白色の色調と優れた諸特性から特に自動車用キー、家庭向けキーとして高いシェアを得ており、ユーザーの皆様から好評を得ています。
特長
- 光沢ある銀白色の美しい色調。ステンレス鋼とは異なる銅合金特有のやわらかさを表現
- 優れた機械的性質、高い強度と高い延性、高い疲労強度
- 耐食性に優れ、変色しにくい
- 良好な耐応力腐食割れ性
- 良好な被削性
- 良好な熱間加工性
- 良好な耐摩耗性
化学成分
WNS7の化学成分を示します。
| Cu | Ni | Mn | Zn |
|---|---|---|---|
| 49 | 9 | 6 | 残部 |
テクニカルデータ
物理的性質
WNS7の物理的性質を示します。
| 特性 | ||||
|---|---|---|---|---|
| 物理的性質の項目 | WNS7 | C7941 快削洋白 |
C6782 高力黄銅 |
C3771 鍛造用黄銅 |
| 比重 (293K) | 8.3 | 8.8 | 8.3 | 8.45 |
| 熱膨張係数 (×10-6/K：293～573K) |
17 | 17 | 19 | 21 |
| 導電率 (%IACS:293K) |
4.4 | 5.5 | 25 | 27 |
| 縦弾性係数 (kN/mm²: 293K) |
114 | 125 | 98 | 98 |
機械的性質（実績例：LD方向）
WNS7の物理的性質を示します。
WNS7はばね用洋白に匹敵する強度があります。
| 調質 | 引張強さ （N/mm²） |
伸び （％） |
耐力 （N/mm²） |
硬さ (HV) |
疲労強度 N=107 N/mm² |
|---|---|---|---|---|---|
| O | 470 | 63 | 220 | 103 | 190 |
| 1/4H | 510 | 47 | 340 | 140 | 220 |
| 1/2H | 570 | 33 | 440 | 165 | 230 |
| H | 630 | 20 | 540 | 190 | 240 |
| EH | 740 | 9 | 650 | 215 | 250 |
耐食性
WNS7は、洋白2種と同等の耐食性を示します。
種々の溶液に浸漬した時のWNS7と洋白2種の腐食減量の比較
| 試料 | 塩酸※ | 硫酸※ | 人工汗※ | 醤油 | 酢 | 洗剤 | ガソリン |
|---|---|---|---|---|---|---|---|
| WNS7 | 230 | 79 | 71 | 8 | 152 | 7 | 0.5 |
| C7521 | 570 | 78 | 86 | 9 | 300 | 3 | 0.5 |
耐応力腐食割性
一般に応力腐食割れ感受性が小さいといわれ、実績のあるC2200（丹銅）より耐応力腐食割れ性に優れ、C7521（洋白2種）よりわずかに劣ります。

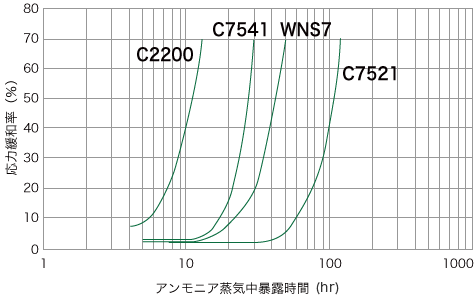

応力腐食割れ試験結果
耐摩耗性
下図に示すようなアムスラー型摩耗試験により50Kgfの負荷を試験片に加え、ころがりとすべりの摩耗試験を行ないました。その結果を下図に示します。WNS7はC6782， C7941，C3771より良好な耐摩耗性を示し、また相手材である、SUS304の摩耗量にも悪影響を及ぼしません。
摩耗試験結果

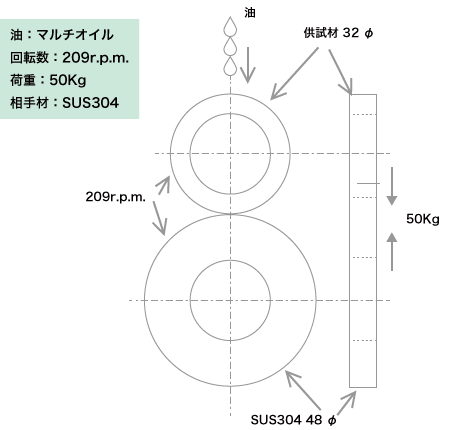

試験方法

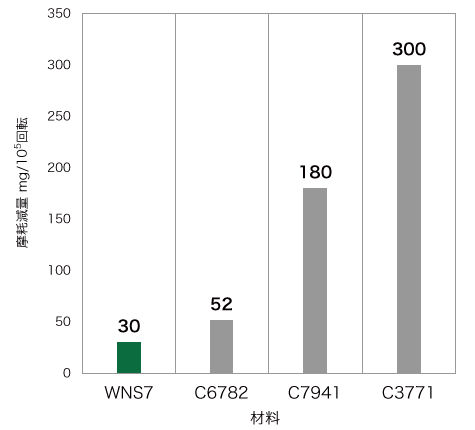

試験結果
