鉛フリー快削黄銅（鉛レス快削真鍮）

GloBrass®
ECO BRASS®

C68370
C69300 / C69310 / C87850 / C87870

PDFダウンロード ECO BRASSブランドページへ

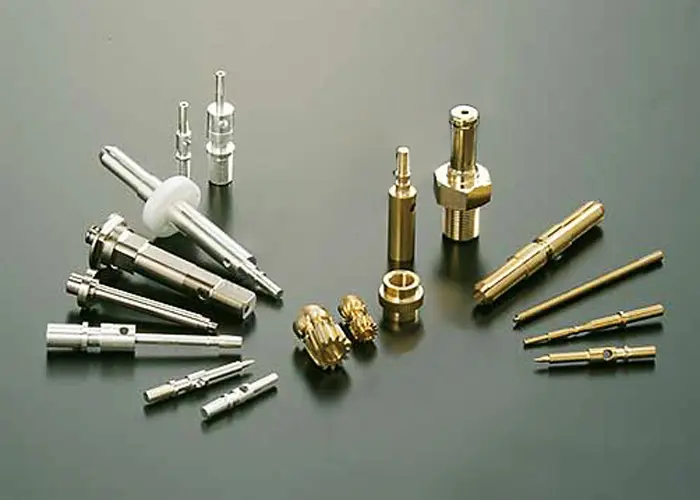

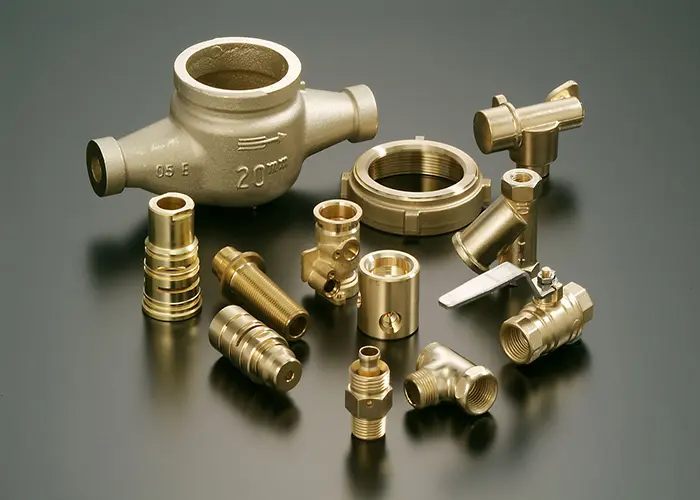

主な用途

水栓金具：水道メーター／水栓継手／節水ノズル／スプリンクラーヘッド
車載部品：ソレノイドバルブ／ターボチャージャーのベアリング／ブレーキ部品／リリーフバルブ／
温度センサー／インサートナット／タイヤバルブ

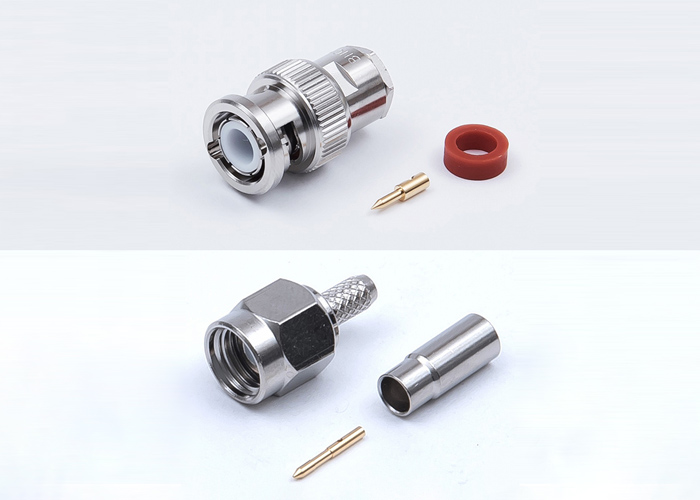

電気部品：エアコンの二方弁・三方弁・フレアナット／コネクタ端子
時計：リューズ／ケース

板
条
棒
線
ボール

鉛フリー快削黄銅GloBrass、ECO BRASSは、RoHS指令、ELV指令、水道水質基準などに適応した人と環境に優しいエコマテリアルです。鉛含有量は0.09%以下であり、欧州のELV指令、RoHS指令、また飲料水などの各種規制に適応しています。人体に与える影響が小さいSiを添加することにより、合金特性を向上させており、環境負荷物質をほとんど使用していません。またGloBrass、ECO BRASSを加工後、発生したスクラップを適正価格で買い取ります。

GloBrass：EN CW726R
ECO BRASS：JIS C6931 / C6932 / CAC804　EN CW724R / CB768S / CC768S

ポジショニングマップ

特長

GloBrassは一般黄銅をベースに開発した新製品です。高強度と良好な加工性を有し、細棒も提供できます。従って鉛含有快削黄銅が用いられるような小物部品（ボリュームゾーン）に適用できます。
ECO BRASSシリーズは、軸となるECO BRASS、耐エロージョン性※1に優れたSnECO、耐コロージョン性※2に優れたECO-CRの3種類を規格化しています。鉛含有快削黄銅に比べて、高強度、優れた耐摩耗性、耐腐食性を有しています。ソレノイドバルブなどの車載部品、電気部品、水栓金具の採用例があり、幅広く使用されています。

合金名	耐コロージョン性	耐エロージョン性	用途
合金名	耐コロージョン性	耐エロージョン性	水栓金具	車載部品	電気部品
GloBrass	△	△	△	○	○
ECO BRASS	○	○	○	○	○
SnECO	○	◎	◎_{(流速が速い)}	-	-
ECO-CR	◎	○	◎	-	-
鉛含有快削黄銅 C3604	△	△	△	○	○

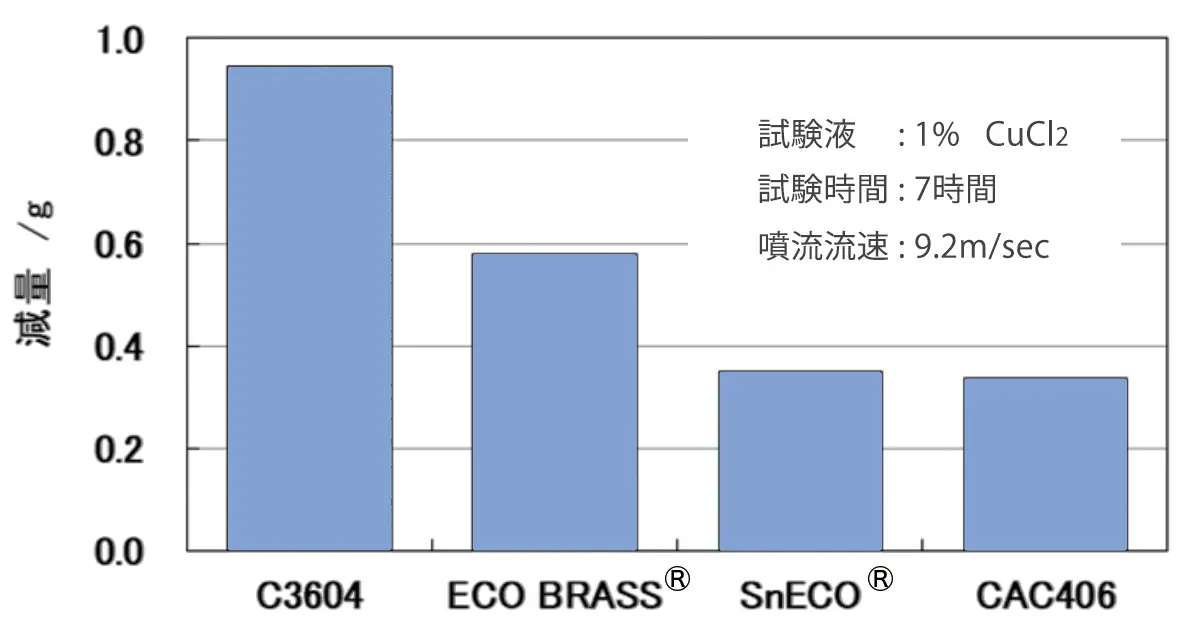

※1 耐エロージョン性 : 高速流体の衝突などによる物理的作用による浸食に対する耐性
※2 耐コロージョン性 : 化学的腐食に対する耐性

グローバル材料

ECO BRASSは世界No.1の販売実績を誇る鉛フリー快削黄銅であり、2024年度、世界累計販売量40万トン^※に到達しました。
ECO BRASSはJIS、ASTM、EN規格に登録されています。累積販売量の約7割が欧米であり、全世界で認知されている素材です。
GloBrassについても、EN規格に登録されています。
※当社以外の販売量を含む

環境規制動向

RoHS 指令・ELV 指令では、電気・電子部品や自動車部品に、鉛、水銀、カドニウム、六価クロムなどの含有を禁止しています。ただし一時的に、例外（適用除外項目）が定められており、銅合金には、鉛の含有が4%まで認められています。
RoHS指令においては、2025年9月に2027年6月まで鉛の適用除外の延長が決定されました。
しかし、次回の見直しでは適用除外範囲を特定し範囲を絞り込むべきであるとの提案もされています。
※最新情報は OEKO のウェブサイト（https://rohs.exemptions.oeko.info/）に掲載されています

化学成分

（重量％）

合金名	形状	合金No.			Cu	Si	P	Sn	Pb^※1	Cd^※1	Zn
合金名	形状	CDA	JIS	EN	Cu	Si	P	Sn	Pb^※1	Cd^※1	Zn
ECO BRASS	棒	C69300	C6932	CW724R	75.5	3.0	0.08	<0.1	<0.09	<0.0075	残部^※2
ECO BRASS	鋳物	C87850	CAC804	CB768S	76.0	3.0	0.08	<0.1	<0.09	<0.0075	残部^※2
SnECO	棒	C69310	C6931	-	76.0	3.0	0.08	0.5	<0.09	<0.0075	残部^※2
SnECO	鋳物	C87870	CAC804	-	76.0	3.0	0.08	0.5	<0.09	<0.0075	残部^※2
ECO-CR	棒	-	-	CW724R	76.3	3.2	0.09	0.2	<0.09	<0.0075	残部^※2
GloBrass	棒	C68370	-	-	62.5	1.0	0.07	<0.2	<0.1	<0.0075	残部^※2

※1 RoHS・ELV指令最大許容量 Pb≦0.1、Cd≦0.01
※2 不可避不純物および微量添加元素を含む

テクニカルデータ

RoHS指令、ELV指令、水道水質基準の規制内容

GloBrass、ECOBRASSの鉛含有量は0.09%以下であり、欧州のELV指令、RoHS指令、また飲料水などの各種規制に適応しています。
人体に与える影響が小さいSiを添加することにより、合金特性を向上させており、環境負荷物質をほとんど使用していません。

施行時期	地域	規制名称	分野	内容
2003年4月	日本	平成14年厚生労働省令第43号	水道	鉛に関する水質基準を0.05mg/Lから0.01mg/L（およそ10ppb）に改正
2011年4月	米国	NSF14	水道	耐脱亜鉛腐食性、耐応力腐食割れ性による規制
2014年1月	米国	S3874	水道	水栓金具類の鉛含有量規制（加重平均 0.25%）
2016年4月	欧州	REACH付属書（XVII）改正		鉛の使用制限追加
2020年9月	米国	Lead Free Rule	水道	水栓金具類の鉛含有量規制（加重平均 0.25%）
2021年1月	欧州	Drinking Water Directive	水道	鉛溶出規制（10ppb→5ppb）
2023年3月	欧州	ELV指令	自動車	2025年に銅合金の特例を再度見直し
2023年4月	欧州	REACH付属書（XⅣ）改正		鉛の認可リスト追加を推奨
2024年1月	米国	NSF61	水道	鉛溶出規制（5ppb→1ppb）
2024年4月	欧州	改正4MS	水道	2026年末欧州全体で水栓機器類の認証方法標準化
2025年9月	欧州	RoHS指令	電気・電子	2027年6月30日まで延長推奨

性能比較

GloBrassは、鉛含有快削黄銅よりも、様々な特性で優れています。導電率はリン青銅（13%IACS）よりも高い数値を示し、信号系コネクタ端子材として使用できます。

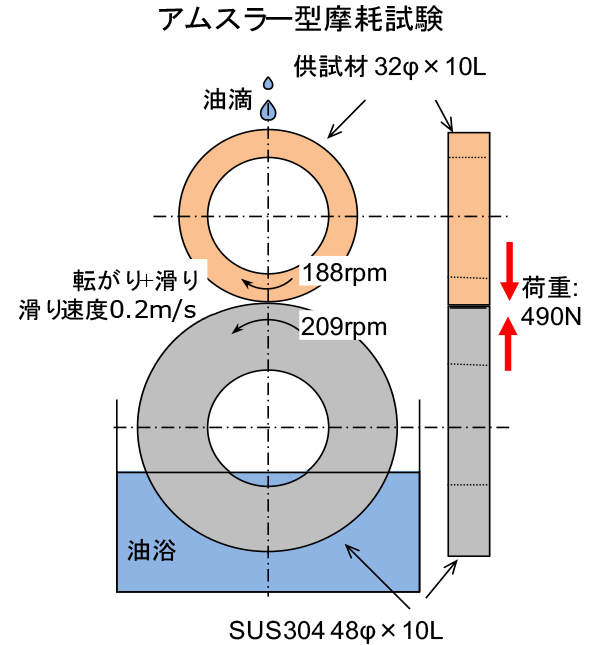

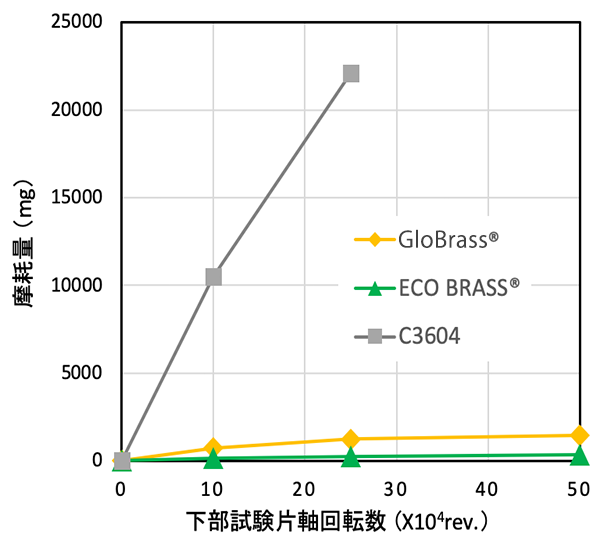

ECO BRASSシリーズは、耐食性、耐摩耗性に優れており、オーステナイト系ステンレスに匹敵する強度を有しています。

合金名	引張強度	耐摩耗性	耐食性	切削性	鍛造性	鋳造性	導電率 (%IACS)
GloBrass	○	○	△	○	◎	○	16
ECO BRASS	○	○	○	○	○	○	8
SnECO	○	○	◎	○	○	○	8
ECO-CR	○	○	◎	○	○	○	8
鉛含有快削黄銅 C3604	△	△	△	○	-	-	26
鉛含有鍛造用黄銅 C3771	△	△	△	○	○	-	27
ステンレス（SUS304）	○	◎	○	△	△	-	2

物理的性質

GloBrass、ECO BRASSの物理的性質を示します。

（代表値）

特性	GloBrass	ECO BRASS	鉛含有快削黄銅 C3604	青銅鋳物 CAC406
密度 g/cm³	8.3	8.3	8.5	8.8
熱伝導度 W/m・K	73	35	114	70
導電率 %IACS	16	8	26	15
熱膨張係数 ×10^-6/℃	19	20	21	18
液相温度 ℃	880	890	900	1010
固相温度 ℃	865	855	885	860

機械的性質（実績例：LD方向）

ECO BRASSの強度はSUS304に匹敵します。

棒
特性	GloBrass	ECO BRASS	鉛含有快削黄銅 C3604	オーステナイト系ステンレス SUS304
引張強さ MPa	625	650	435	660
0.2%耐力 MPa	470	420	295	310
伸び %	20	20	25	55
硬さ HV	(185)	(200)	(140)	(160)

鋳物
特性	ECO BRASS	青銅鋳物 CAC406
引張強さ MPa	400	220
0.2％耐力 MPa	170	-
伸び％	20	15

GloBrass、ECO BRASSの切削性

C3604では、軟質で低融点なPb粒子に応力集中し、切屑が分断されます。
一方、GloBrassは、α・β相で構成され、切削時にβ相に応力集中し、切屑が分断します。ECO BRASSは、α・κ・γの3相で構成され、切削時に硬質なκ・γ相に応力集中し、切屑が分断します。

またGloBrass、ECO BRASSは、低融点金属を含有しないので、乾式切削（ドライ切削）も可能です。
C3604と同じ加工条件で切屑が分断しない場合、切削速度を下げて、送りを上げて下さい。またチッピング等の工具刃先損傷を生じた場合、ステンレス加工用工具など、刃先にホーニング（微小R）を施した工具に変更してください。

切削性のメカニズム
	GloBrass	ECO BRASS	鉛含有快削黄銅 C3604
金属組織
切屑外観

加工条件：乾式切削、切削速度40m/min、切り込み1.0mm 、送り0.1mm/rev、ノーズR：0.4mm

GloBrass、ECO BRASSの切削加工事例

外径・端面旋削、ドリル・ねじ切り・突っ切り加工の切削事例を示します。GloBrass、ECO BRASSは、トラブルを生じやすいドリル・ねじ切り加工でも、鉛快削黄銅C3604と同じ条件で切削を行うことができました。またステンレスSUS303よりも、短いサイクルタイムで加工することができました。

切削加工の動画はこちら（https://youtu.be/X2Ie3rsLKu0）

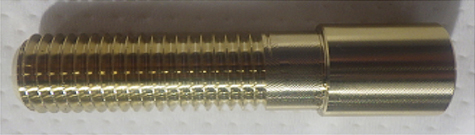

Φ20mm丸棒から切削加工した部品（写真はGloBrass）

加工条件
工程		切削工具^※		GloBrass、ECO BRASS C3604 （乾式切削）			SUS303 （湿式切削）
工程		ホルダー	インサート	回転数 (min^-1)	周速 (m/min)	送り (mm/rev)	回転数 (min^-1)	周速 (m/min)	送り (mm/rev)
1	端面	SDJCR1212M11	DCMT11T304-LM (VP15TF)	2122	120	0.1	1768	100	0.1
2	リーディングドリル	DLE1000S100P090	-	2785	70	0.07	1194	30	0.05
3	ドリル	MVS0800X05S080	-	3183	80	0.1	2387	60	0.1
4	外径	SDJCR1212M11	DCMT11T304-LM (VP15TF)	1989	100	0.1	1592	80	0.1
5	ネジM16	MMTER1212H16-C	MMT16ERG60-S (VP15TF)	700	-	2	700	-	2
6	外径	SDJCR1212M11	DCMT11T304-LM (VP15TF)	1768	100	0.1	1415	80	0.1
7	突っ切り	GYSR1212JX00-D13	GY2M0200D020N-GS (VP20RT)	2000	-	0.1	2000	-	0.1

※ 三菱マテリアル（株）は切削工具の製造販売メーカーです
詳細は加工事業カンパニーのウェブサイトをご覧ください（http://carbide.mmc.co.jp/）

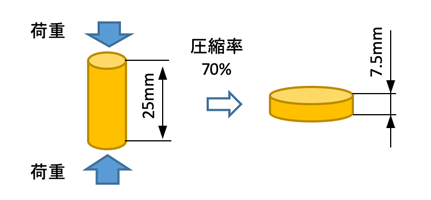

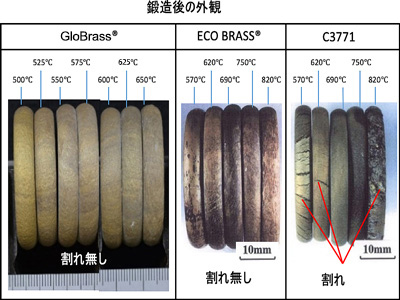

GloBrass、ECO BRASSの熱間鍛造性

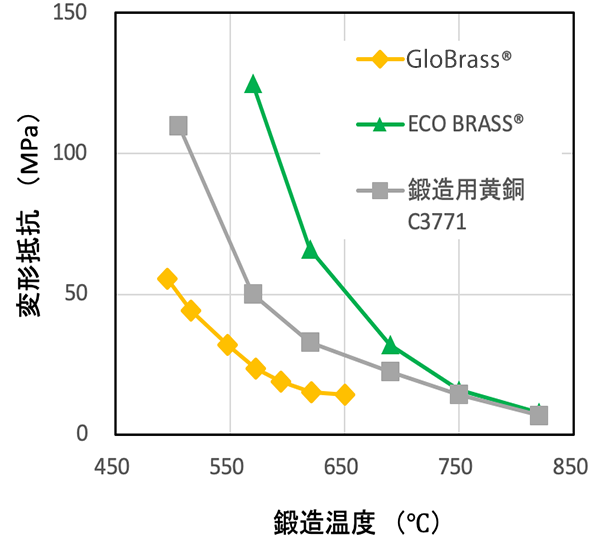

鍛造用黄銅C3771に比べて、GloBrassの変形抵抗は非常に低く、割れが発生していません。GloBrassは良好な熱間鍛造性を有し、最適な鍛造温度は580～650℃です。一方、C3771は、620℃以下、及び820℃で割れを生じました。
またECO BRASSの推奨鍛造温度は、変形抵抗が小さい700～760℃の範囲です。
