    荒引線・銅線・銅合金線

    主な用途

    　

    • 板
    • 条
    • 棒
    • 線
    • ボール

    特長

    • 荒引線はSCR方式で生産され、表面キズが少なく伸線性に優れています。
    • 伸線材は高品質な荒引線を母材としています。
    • タフピッチ銅、各種銅合金、無酸素銅線（ROX）など様々品種やサイズに対応しています。

    ROX
    三菱マテリアルではSCR方式を用いて世界で初めて無酸素銅荒引線の製造に成功しました。
    ROXとは、そのプロセスにて製造される当社無酸素銅荒引線の登録商標です。

    ROXブランドページへ

    標準品種ラインナップ

    呼称 CDA規格 化学成分 用途例
    タフピッチ銅 C11000 O＝200～450ppm 銅電線、ケーブル
    巻線
    銀入銅 - Ag＝～0.25% トロリー線・吊架線
    整流子片、電子部品
    錫入銅 - Sn＝0.25～0.35％ 極細線（配線）
    無酸素銅
    （ROX-OF）    		 C10200 O≦5ppm
    O≦10ppm    		 巻線
    超電導安定化材
    無酸素銀入銅
    （ROX-AG）    		 C10400
    C10700    		 Ag≧0.027％, O≦10ppm（C10400）
    Ag≧0.085%, O≦10ppm（C10700）    		 整流子片、電子部品
    Co-P銅
    （ROX-CPH）    		 - Co＝0.25～0.35％
    P＝0.05～0.15％
    Sn=0.15～0.25％    		 自動車ハーネス
    極細線（配線）
    銅電線、ケーブル
    表以外にも様々な線径・合金種の銅荒引線が製造可能ですのでお問い合わせください。
    テクニカルデータ

    物理特性（代表値）　※φ8mmの質別をFとする

    呼称 質別 サイズ 引張強度
    MPa    		 伸び
    %    		 導電率
    %IACS
    タフピッチ銅 F
    H    		 8
    2.6    		 235
    445    		 40
    2.5    		 101
    99
    銀入銅 F
    H    		 8
    2.6    		 240
    455    		 40
    2.5    		 100
    99
    錫入銅 F 8 265 38 83
    無酸素銅
    （ROX-OF）    		 F
    H    		 8
    2.6    		 235
    445    		 40
    2.5    		 101
    100
    Co-P銅
    （ROX-CPH）    		 - - 450-550 5-10 70-80
    荷姿 線径 質量 外径 内径 高さ 写真

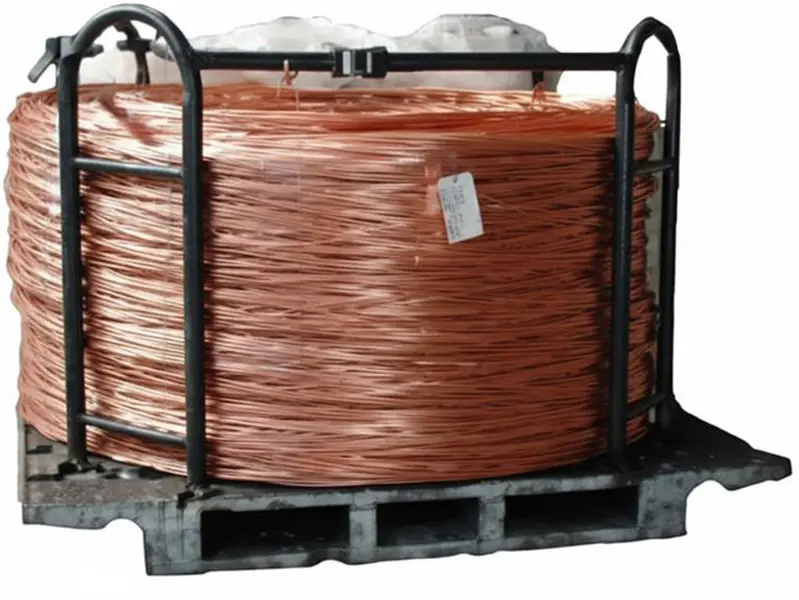

    荒引線 8～22mmφ 最大10トン
    ※線径による    		 2,200mm 1,100mm 1,050mm
    ※10トンコイル
    国内用
    タイト

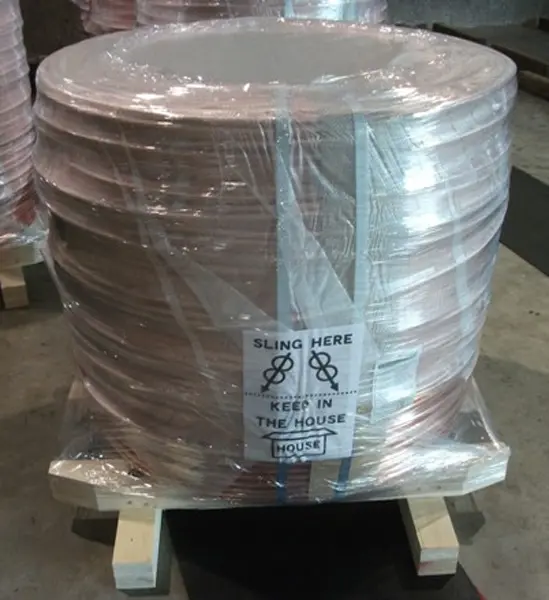

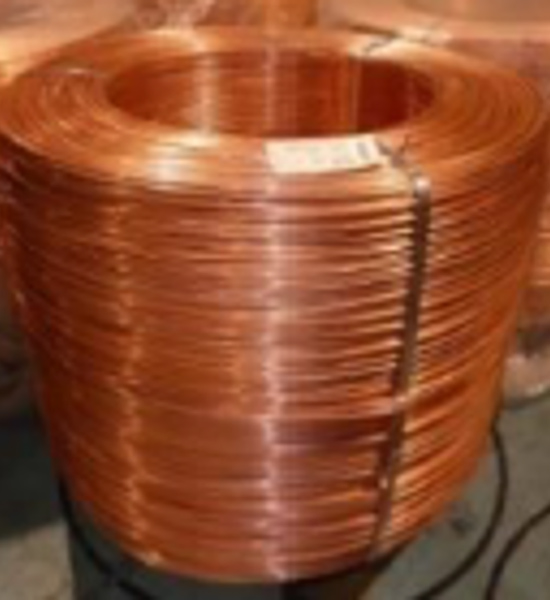

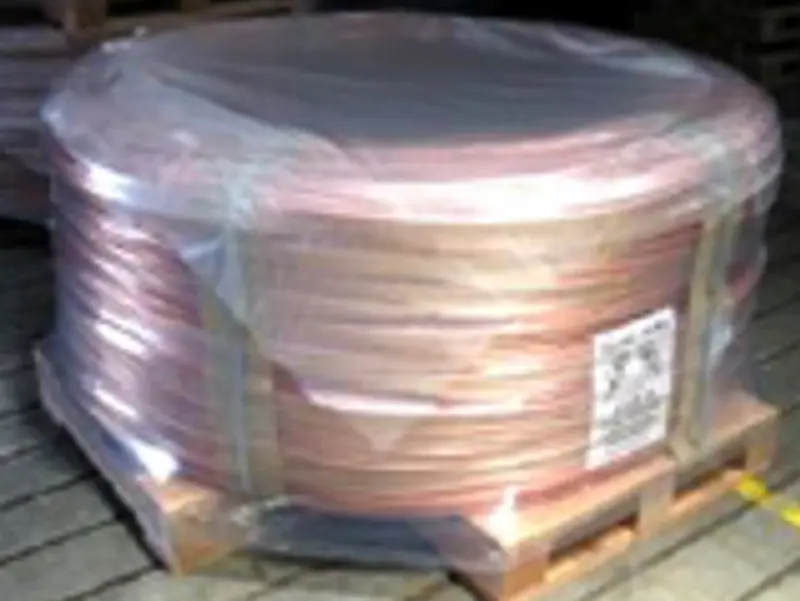

    コイル    		 8～13mmφ 2トン
    2.5トン    		 1,000mm 600mm 800mm
    国内用
    輸出用
    輸出向け

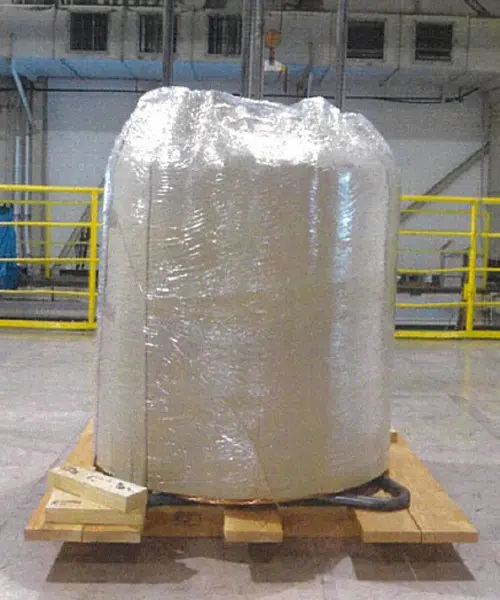

    荒引線    		 8mmφ 4.0トン 1,800mm 1,100mm 800mm

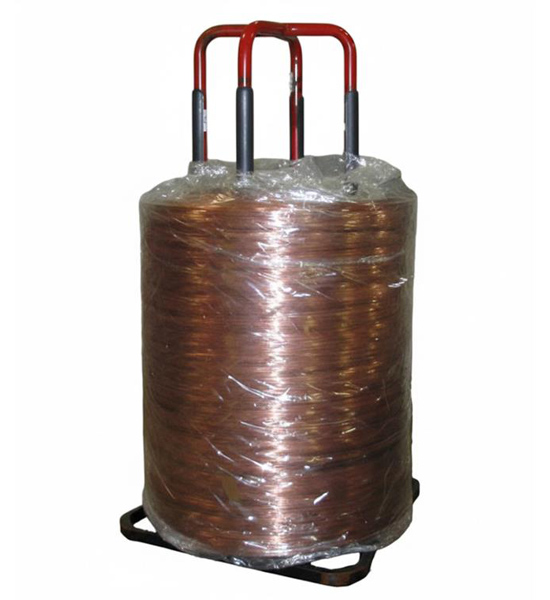

    伸線材 2.6mmφ
    3.2mmφ    		 1.3トン 950mm 580mm 1,300mm
    国内用
    輸出用

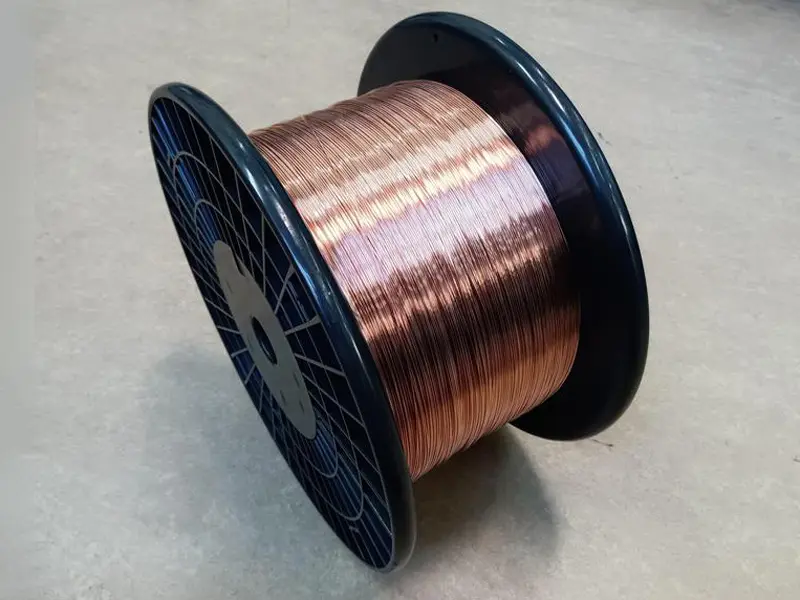

    ボビン 0.9mmφ ～300kg 標準はTSB600ボビンを使用
